Добавление парных элементов ящиков
Материал из К3-Мебель.
Направляющие всех типов ящиков, а также царги, рейлинги и держатели стенок ящиков Тандембокс и Boyard СТАРТ, держатели рейлингов Boyard СТАРТ, крепления фасада MultiTech для Метабокс в программе представляют собой комплект, состоящий из двух направляющих (левой и правой).
Добавление комплекта[править | править код]
Общий порядок добавления парных комплектов для ящиков в справочник Номенклатура следующий:

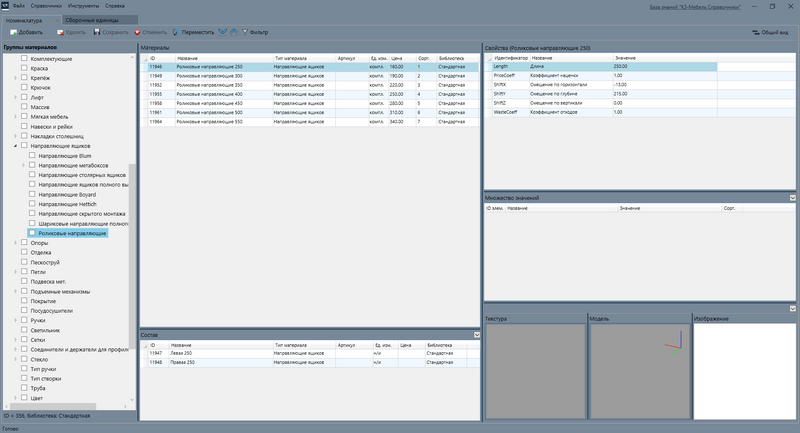

- 1. В справочнике Номенклатура в дереве Групп материалов встать на группу, в которую будет добавлено комплектующее. Пример на рисунке справа, но у вас группы могут быть другие.
- 2. В таблицу Материалы добавить новую запись со следующими значениями:
- Поле ID — присваивается автоматически.
- Поле Название — вписать название комплекта.
- Поле Тип материала — из выпадающего списка выбрать тип в зависимости от роли: Направляющие ящиков, Комплектующие Tandembox либо Комплектующее.
- Поле Артикул — вписать артикул комплектующих, если таковой имеется.
- Поле Ед.изм. — выбрать единицу измерения компл.
- Поле Цена — вписать стоимость комплекта
- Поле Сорт. — присваивается автоматически.
- Поле GUID — присваивается автоматически.
- 3. В таблице свойств материала выбрать следующие обязательные свойства и указать их значения (часть свойств будет добавлена автоматически исходя из типа материала):
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| PriceCoeff | Коэффициент наценки | Число | Обязательное | |
| WasteCoeff | Коэффициент отходов | |||
| Length | Длина | Размер | Обязательное для «длинных» деталей.
Не назначается креплениям фасада и держателям стенок. |
В миллиметрах |
| Height | Высота | Направляющие метабоксов MultiTech;
Держатели стенок Boyard СТАРТ | ||
| ShiftX | Смещение по горизонтали | Шариковые направляющие
Роликовые направляющие | ||
| ShiftY | Смещение по глубине | |||
| ShiftZ | Смещение по вертикали | |||
| AccessID | Комплектующее | Номенклатурный элемент | Направляющие MultiTech | Крепление фасада MultiTech.
Крепление должно быть добавлено заранее — аналогичным образом, через комплект деталей. |
| Shift | Шаг | Размер | В миллиметрах | |
| Weight | Вес ед. изм | Число | Направляющие Blum | |
| RailFormBoyard | Форма рейлингов ящика Boyard СТАРТ | Целое число | Рейлинги Boyard СТАРТ | Из выпадающего списка выбрать форму рейлинга |
| Texture | Текстура материала | Текстура | При необходимости | Указать ссылку на текстуру.
Например: Lb.k3_boyardstart_iml.#1 |
- 4. Назначить комплекту область применения:
- «длинным» деталям (направляющим, царгам и пр.), а также креплениям фасада MultiTech — Направляющие (фурнит);
- всем держателям — Комплектующее;

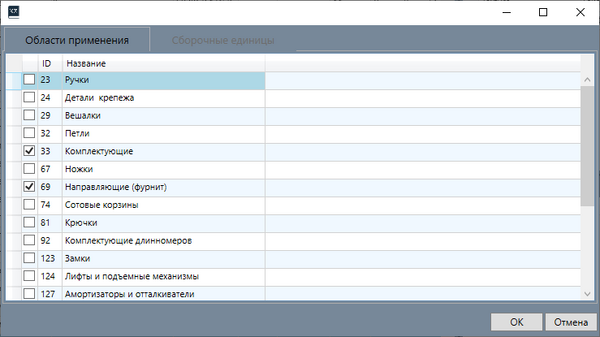

- рейлингам ящиков, создаваемых через конструктор Boyard СТАРТ, назначаются оба применения: и Направляющие (фурнит), и Комплектующее: 5. В таблицу Состав добавить левую и правую деталь, а также, при необходимости, дополнительные комплектующие к данным деталям (см. ниже).
Добавление деталей комплекта[править | править код]
- 1. В справочнике Номенклатура в таблице Материалы встать на строчку с созданным комплектом.
- 2. В таблицу Состав добавить новую запись (левую деталь) со следующими значениями:
- Поле ID — присваивается автоматически.
- Поле Название — вписать название комплектующего.
- Поле Тип материала — из выпадающего списка выбрать тип, совпадающий с типом добавляемого комплекта (см. выше).
- Поле Артикул — вписать артикул комплектующего, если таковой имеется.
- Поле Ед.изм. — выбрать единицу измерения н/и (не измеряется) или шт.
- Поле Библиотека — присваивается автоматически.
- Поле GUID — присваивается автоматически.
- 3. В таблице свойств материала выбрать следующие обязательные свойства и указать их значения (часть свойств будет добавлена автоматически исходя из типа материала):
| Идентификатор | Название | Добавление | Тип свойства | Особенности ввода значения |
|---|---|---|---|---|
| Accessory | Тип части комплектующего аксессуаров | Обязательное | Целое число | Из выпадающего списка выберите тип комплектующего Левый |
| K3File | Имя К3-файла | Файлы типа К3 | Вставьте ссылку на К3-файл с моделью левой детали.
Например: Направляющие\napr300.k3 | |
| Texture | Текстура материала | При необходимости | Текстура | Указать ссылку на текстуру.
Например: Lb.pkm7_1_iml.#1 |
| PriceCoeff | Коэффициент наценки | Число | ||
| WasteCoeff | Коэффициент отходов |
- 4. Аналогичным образом добавить симметричную правую деталь (см. п. 2).
- 5. В таблице свойств материала выбрать следующие свойства и указать их значения:
| Идентификатор | Название | Добавление | Тип свойства | Особенности ввода значения |
|---|---|---|---|---|
| Accessory | Тип части комплектующего аксессуаров | Обязательное | Целое число | Из выпадающего списка выберите тип комплектующего Правый |
| K3File | Имя К3-файла | Файлы типа К3 | Вставьте ссылку на К3-файл с моделью правой детали.
Например: Направляющие\napr300p.k3 | |
| Texture | Текстура материала | При необходимости | Текстура | Указать ссылку на текстуру.
Например: Lb.pkm7_1_iml.#1 |
| PriceCoeff | Коэффициент наценки | Число | ||
| WasteCoeff | Коэффициент отходов |
Дополнительные детали комплекта[править | править код]
При необходимости (например, в ящиках Boyard B-Slide) добавьте дополнительные комплектующие — фиксаторы для надвижного монтажа направляющих.
- 6. В таблицу Состав добавить новую запись (левую деталь) со следующими значениями:
- Поле ID — присваивается автоматически.
- Поле Название — вписать название комплектующего.
- Поле Тип материала — из выпадающего списка выбрать тип, совпадающий с типом добавляемого комплекта (см. выше).
- Поле Артикул — вписать артикул комплектующего, если таковой имеется.
- Поле Ед.изм. — выбрать единицу измерения шт.
- Поле Библиотека — присваивается автоматически.
- Поле GUID — присваивается автоматически.
- 7. В таблице свойств материала выбрать следующие обязательные свойства и указать их значения (часть свойств будет добавлена автоматически исходя из типа материала):
| Идентификатор | Название | Добавление | Тип свойства | Особенности ввода значения |
|---|---|---|---|---|
| Accessory | Тип части комплектующего аксессуаров | Обязательное | Целое число | Из выпадающего списка выберите тип комплектующего Первый/Нижний |
| K3File | Имя К3-файла | Файлы типа К3 | Вставьте ссылку на К3-файл с моделью левой детали.
Например: K3_Boyard\B-Slide\FasFix\DBH03.k3 | |
| Texture | Текстура материала | При необходимости | Текстура | Указать ссылку на текстуру.
Например: Lb.pkm7_1_iml.#2 |
| PriceCoeff | Коэффициент наценки | Число | ||
| WasteCoeff | Коэффициент отходов |
- 8. Аналогичным образом добавить симметричную правую деталь (см. п. 7).
- 9. В таблице свойств материала выбрать следующие свойства и указать их значения:
| Идентификатор | Название | Добавление | Тип свойства | Особенности ввода значения |
|---|---|---|---|---|
| Accessory | Тип части комплектующего аксессуаров | Обязательное | Целое число | Из выпадающего списка выберите тип комплектующего Второй/Верхний |
| K3File | Имя К3-файла | Файлы типа К3 | Вставьте ссылку на К3-файл с моделью левой детали.
Например: K3_Boyard\B-Slide\FasFix\DBH03_R.k3 | |
| Texture | Текстура материала | При необходимости | Текстура | Указать ссылку на текстуру.
Например: Lb.pkm7_1_iml.#2 |
| PriceCoeff | Коэффициент наценки | Число | ||
| WasteCoeff | Коэффициент отходов |
