Если вы написали свой прототип для ящиков, вам необходимо сделать следующие вещи:

1. Во-первых, в параметрах прототипа необходимо указать конкретный тип сборочной единицы:


Это важно не забыть, поскольку для корректной работы вновь создаваемых ящиков нужно корректно указывать как тип сборочной единицы, так и область применения. Доступные области применения зависят от типа сборочной единицы:


2. Во-вторых, для создания типов ящиков на основе нового прототипа, вам нужно его зарегистрировать как новый конструктор ящиков. Делается это в справочнике Сборочные единицы.


Общий порядок добавления нового типа ящиков в справочник Сборочные единицы следующий:

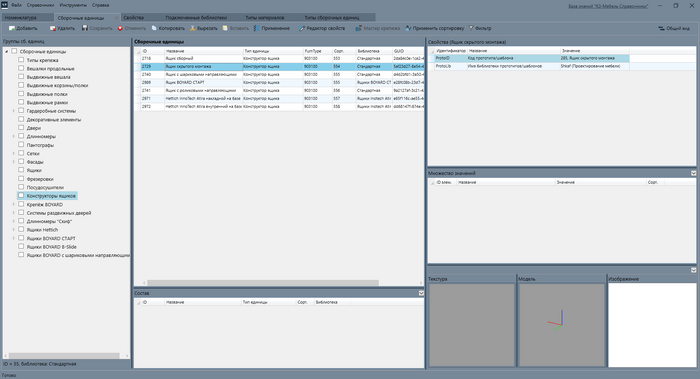

1. В справочнике Сборочные единицы в дереве Групп сборочных единиц встать на группу Конструкторы ящиков.
2. В таблицу Сборочные единицы добавить новую запись со следующими значениями:
  • Поле IDприсваивается автоматически.
  • Поле Тип единицы — из выпадающего списка выбрать тип Конструктор ящика.
  • Поле Название — вписать название конструктора.
  • Поле FurnTypeприсваивается автоматически.
  • Поле Сорт.присваивается автоматически.
  • Поле Библиотекаприсваивается автоматически.
  • Поле GUIDприсваивается автоматически.
3. В таблице указать значения свойствам. Важно! Сначала указывается значение свойства ProtoLib, затем — свойство ProtoID.
Идентификатор Название Тип свойства Добавление Особенности ввода значения
ProtoID Код прототипа/шаблона Целое число Характерное свойство данного типа сборочной единицы, добавляется автоматически Из выпадающего списка выберите прототип. Список формируется из прототипов, которые находятся в библиотеке, выбранной через свойство ProtoLib (см. ниже).
ProtoLib Имя библиотеки прототипов/шаблонов Строка Укажите библиотеку, в которой находится нужный прототип ящика
