Виды распашных дверей в К3-Мебель:

Утопленная
Накладная
Угловая
Дуговая
Карусельная

Создание распашных дверей

В К3-Мебель для создания распашных дверей есть команды в контекстном меню (при наличии в заказе активного каркаса), в узле Двери, а также в основном меню в узле Конструирование/Распашная дверь. Эти команды можно запустить и с панели пиктограмм.

Контекстное меню
Узел основного меню

Всего команд пять.

  • Команда Утопленная (Pordo en.png) — позволяет построить прямую утопленную дверь;
  • Команда Накладная (Pordo sur.png) — позволяет построить прямую накладную дверь;
  • Команда Дугообразная (Pordo arka.png) — позволяет построить гнутую накладную дверь;
Утопленная дверь
Накладная дверь
Дугообразная дверь
Дверь показана сиреневым
Дверь показана фиолетовым
Дверь показана фиолетовым
  • Команда Угловая (Pordo angula.png) — позволяет построить угловую гнутую или угловую трапецеидальную дверь (в зависимости от выбранного при установке типа фасада);
  • Команда Карусельная (Pordo karusela.png) — позволяет построить карусельную накладную дверь.
Угловая гнутая дверь
Угловая трапецеидальная дверь
Карусельная дверь
Дверь показана сиреневым
Дверь показана сиреневым
Дверь показана сиреневым

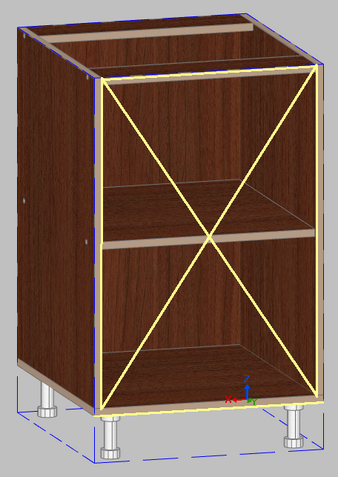

Ниша, выбранная через указание торцов, выделена крестом.

После выбора команды укажите четыре торца закрываемой дверью ниши — это будут передние торцы Е (см. рис. справа).

Eksklamacia.png Важный момент! Петли двери ставятся на торец, указанный первым.

Второй указываемый торец должен быть напротив первого. То есть, если вы первым указали торец «слева» ниши, то вторым должен быть торец «справа».

Для указания торцов можно выбрать один из режимов контекстного меню команды:

  • Указать торец (включен по умолчанию) — указываются торцы панелей, обрамляющие нишу. Торцы при этом подсвечиваются желтым цветом;
  • Выбрать панель — указывается сначала панель, а затем — торец на ней.

Перед указанием первого торца доступен ключ контекстного меню Параметры, который открывает карточку параметров двери. Подробнее о параметрах см. ниже.

Ключ Перпендикулярно позволяет поставить дверь перпендикулярно стойкам в том случае, если торцы находятся в разных плоскостях (см. рисунок).

Eksklamacia.png Этот ключ надо выбирать до указания первого или второго торца.
Ключ Перпендикулярно неактивен
Ключ Перпендикулярно активен
Дверь показана сиреневым
Дверь показана сиреневым

После указания ниши появляется карточка параметров установки двери. Параметры, задаваемые через эту карточку, зависят от типа карточки:

Карточка утопленной двери
Карточка угловой двери

Параметры аналогичны представленным в карточке параметров двери (см. ниже), однако в карточках, которые открываются при установке, представлены не все.

Заполните карточку и нажмите кнопку ОК. Дверь будет создана.

Параметры распашных дверей

Параметры уже построенной двери можно изменить по команде контекстного меню двери Параметры. Эта же команда запускается двойным щелчком левой кнопки мыши по двери либо через основное меню по команде Конструирование/Изменить параметры с последующим выбором двери. На экране появляется карточка параметров. Точно такая же карточка откроется, если выбрать ключ Параметры при создании двери.

Карточка параметров накладной двери
Карточка параметров угловой двери

Значение параметров легко понять из рисунков, появляющихся в правом нижнем углу карточки. Для разных типов двери параметры могут отличаться. Ниже перечислены все возможные параметры.

Параметры распашной двери

Группа параметров Габариты: двери ширина измеряется «перпендикулярно от петель», а глубина — «перпендикулярно от ручки».

  • Глубина установки (для утопленной, накладной и дугообразной дверей) – величина заглубления двери относительно указанных торцов.
Eksklamacia.png Чтобы заглубить дверь внутрь шкафа, введите отрицательное число;
Габариты плоской двери
Габариты угловой двери
Габариты карусельной двери
  • Радиус (для угловых дверей с гнутым фасадом) — радиус окружности, по дуге которой построена дверь;
  • Размер1, Размер2 (для угловых дверей с трапецеидальным фасадом) — размеры боковых сторон трапеции двери. Размер 1 — у петель, Размер 2 — у ручки.
Угловая гнутая дверь. Вид сверху
Угловая трапецеидальная дверь. Вид сверху

Группа параметров Материалы:

  • Материал — из которого будет изготавливаться дверь.
  • Тип кромки — тип накладываемой на торец кромки: материал, форма, толщина, расцветка (см. рис. 2).
  • Материал первой/второй вставки — из которого будут изготавливаться элементы оформления двери. Материалы берутся из номенклатуры.

Чтобы выбрать материалы или тип кромки, нужно левой кнопкой мыши указать соответствующий пункт, затем нажать на появившуюся кнопку с многоточием (см. рис. 1), и затем из появившейся карточки выбрать материал или тип кромки (рис. 2) и нажать ОК.

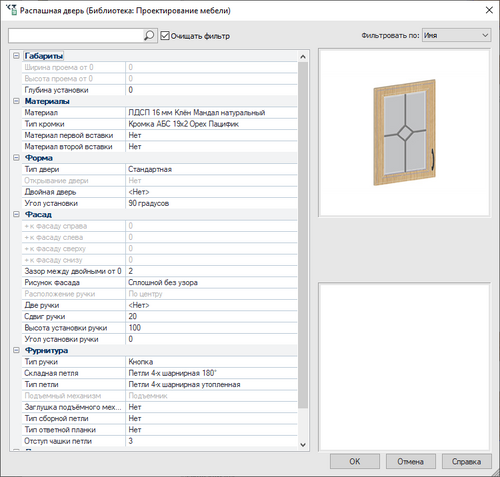

(1) Карточка параметров утопленной двери
(2) Выбор материала

Группа параметров Форма:

  • Тип двери (только для плоских утопленных дверей) — может принимать значения: Стандартная (рис. 3) или Поворотная (рис. 4). Стандартная дверь крепится к одной из стоек, поворотная – враспор к панелям сверху и снизу. Параметры зазоров устанавливаются в базе данных. На рисунках стрелками показан крепёж дверей.
  • Прогиб двери — параметр только дугообразной двери (рис. 5).
(3) Стандартная дверь
(4) Поворотная дверь
(5) Дугообразная дверь
  • Открывание двери — может принимать значения: Слева, Справа, Сверху, Снизу, Нет (для декоративных фасадов).
  • Двойная дверь (пункт недоступен для карусельной двери) — переключатель: Да — двойная дверь, Нет — одинарная.
Открывание СЛЕВА
Открывание СНИЗУ
Двойная дверь
  • Открыть дверь – сделать дверь открытой в видовых окнах программы: Да или Нет. Параметр устаревший: в нынешней версии программы лучше пользоваться командой открывания дверей (в контекстном меню мебельного объекта — Открыть/Закрыть).
  • Угол установки (для плоских утопленной и накладной дверей) — угол в градусах относительно первой указанной стойки (к которой дверь крепится). Определяет положение двери в закрытом состоянии.
Угол установки

Группа параметров Фасад:

  • + к фасаду справа (слева, сверху, снизу) — изменение размера фасада относительно ниши.
  • Зазор между двойными — зазор между створками у двойной двери. Для карусельной двери используется аналогичный параметр Зазор между фасадами.
Плюс к фасаду
Зазор
  • Рисунок фасада двери. Берется из справочника Сборочные единицы. При установке дверей этот параметр называется называется Тип фасада. Подробнее о фасадах читайте в соответствующем разделе.

В случае угловых дверей через этот параметр можно, в частности, выбрать: гнутый тип будет у двери или трапецеидальный.

  • Расположение ручки – сверху, снизу, по центру, свободное. При свободном расположении точка отсчёта ЛСК ручки совпадает с началом ЛСК двери.
  • Две ручки — переключатель: Да — две ручки, Нет — одна.
  • Сдвиг ручки (рис. 7), высота и угол установки ручки (рис. 8)
(6) Две ручки на настенном шкафе
(7) Сдвиг ручки

(8) Высота и угол установки ручки

Группа параметров Фурнитура:

  • Тип ручки, складная петля, тип петли, подъёмный механизм (недоступен для карусельной двери) — берутся из справочника Номенклатура. В пункте Подъёмный механизм выбирается тип подъёмного или откидного механизма. Складная петля — это петля между створками складывающейся двойной двери.
Pluso.png Подъёмный механизм «вступает в дело» при открывании двери сверху, откидной — при открывании двери снизу.

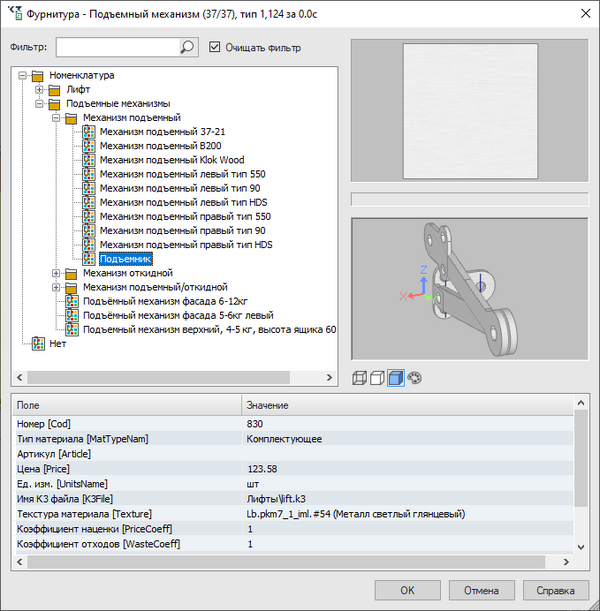

Выбор подъёмного механизма
Направление текстуры

Дополнительные параметры — служебные:

  • Направление текстуры — для неоднотонных текстур, переключатель: Вдоль B, Вдоль D или Игнорируется.
  • Толщина панелей каркаса (для утопленной и накладной дверей).

Задав параметры, нажмите кнопку ОК. Двери перестроятся.

Специальные команды редактирования распашных дверей

Помимо универсального способа редактирования распашных дверей через карточку параметров, в К3-Мебель существуют специальные команды редактирования.

Накладная/утопленная

Команда контекстного меню двери Накладная/утопленная меняет тип двери: с утопленной на накладную и наоборот. Эта же команда вызывается через основное меню: Конструирование/Распашные двери/Сменить тип с последующим указанием двери.

Утопленная дверь
Накладная дверь

Собрать смежную дверь

С помощью команды основного меню Конструирование/Распашные двери/Собрать смежную дверь можно из двух дверей собрать одну смежную. Смежной называется накладная дверь, состоящая из двух створок, закрепленных на одной стойке, находящейся между ними. Собирать можно только соседние двери одинаковой высоты, находящиеся на одном уровне и крепящиеся к одной панели.

После запуска команды выберите две двери по очереди и нажмите Enter.

Внешний вид
Устройство
Дверь показана сиреневым
Pluso.png Можно собрать смежную дверь из двух накладных или двух утопленных дверей (они станут накладными при преобразовании), но не из утопленной и накладной, так как у них будет разная глубина.

Количество петель

Количество петель

При помощи команды Конструирование/Распашные двери/Количество петель можно задать иное количество петель в уже построенной двери. Петли и ручки на дверях представляют собой аксессуары и редактируются соответствующими командами. После выбора двери заполните появившуюся на экране карточку и нажмите кнопку ОК.

Если в поле Вычислять автоматически поставлена галочка, то заполнять поле Количество петель не имеет смысла. Система автоматически рассчитает количество петель и установит на дверь. Количество петель зависит от высоты двери.

В то же время, иногда необходимо учитывать также материал двери и её ширину, которые влияют на вес и, соответственно, на необходимое количество петель для того, чтобы дверь на них держалась надёжно. Если дверь тяжёлая или широкая, уберите галочку Вычислять автоматически и задайте количество петель вручную.

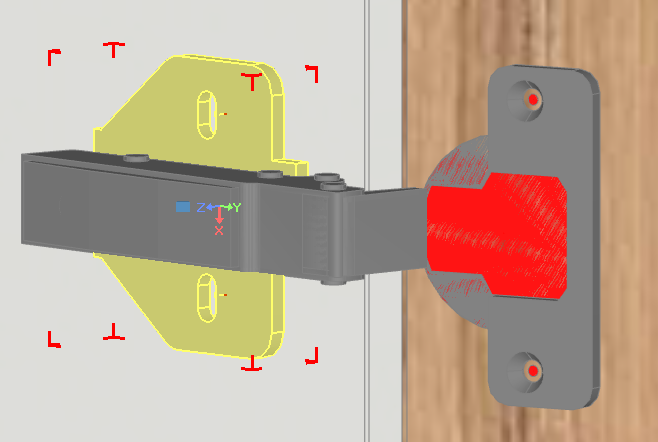

Расставляются петли автоматически. Если пользователю нужно вручную передвинуть одну из петель или ручку (например, полка мешает установке петли), он может воспользоваться универсальной командой Конструирование/Передвинуть/Сдвиг/копия, выбрав ключ контекстного меню команды Аксессуар. После чего необходимо указать объект и затем аксессуар передвинуть. Описание контекстного меню команды см. в главе о редактировании аксессуаров.

Открыть дверь

Этот раздел — о дверях в версиях 8.0 и ранее. Об открытии дверей в версии 8.1 — см. статью Открыть и закрыть двери

Команда контекстного меню распашной двери Открыть/Закрыть (или, через основное меню, Расстановка/Изделия/Открыть с последующим указанием двери) позволяет увидеть содержимое шкафа, не удаляя двери: они откроются: так же, как это происходит в жизни. Закрываются двери по той же команде.

Закрытая дверь
Открытая дверь
