MillContourParams
ID: 302
Наименование: Выступ вставки за край выреза для рамочного фасада
Тип: Строка
Режим: Единственное
Применение: Фасады, фрезеровки фасадов.
Назначение: Свойство задаёт основные физические параметры фрезеровке, заданной через файл, указанный в свойстве Tracemac.
В таблице свойств в значениях вы для этого свойства всегда видите надпись Данные о параметрах фрезерования. При двойном нажатии на значение для редактирования открывается карточка через которую задаются параметры фрезеровки.
Каждому параметру соответствует столбец таблицы. Разным макропрограммам из свойства Tracemac могут соответствовать разные параметры, либо один и тот же параметр может в разных случаях называться по-разному. Для каждого свойства показано его название, его идентификатор в макропрограмме и тип (выпадающий список). Менять эти данные категорически не рекомендуется, если вы не пишете свою макропрограмму.
Ниже выпадающих списков каждая строчка соответствует каждому из контуров для фрезерования, также заложенных в файле макропрограммы из свойства Tracemac.
Если вы незнакомы с кодом макропрограммы, вам всё равно доступно изменение части параметров фрезеровки. Вы можете в соответствующих ячейках поменять: ID фрезы из справочника Номенклатура, глубину фрезеровки, тип фрезеровки (трубой или вращением), а также места фрезерования пласти фасада через изменения расстояний.

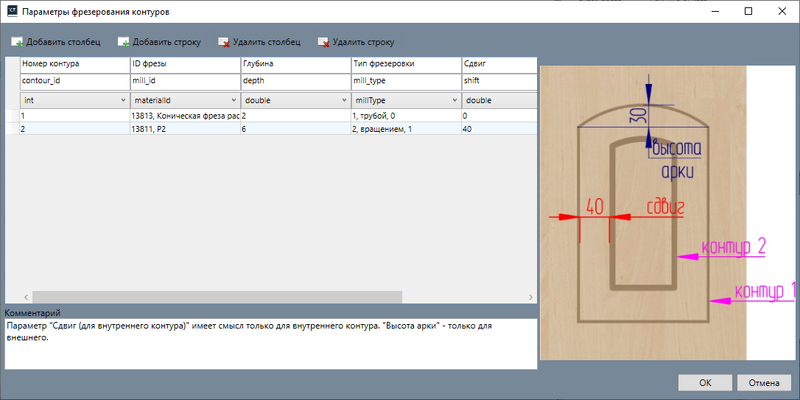

Для каждой макропрограммы смысл этих расстояний может отличаться. Пояснения по этим параметрам, а также нумерацию контуров для данной макропрограммы можно увидеть на картинке, которая появляется в правой части карточки. Напомним, картинка задаётся свойством PictureFile.
Смысл отдельных параметров описан в графе Комментарий под таблицей (см. рисунок выше).

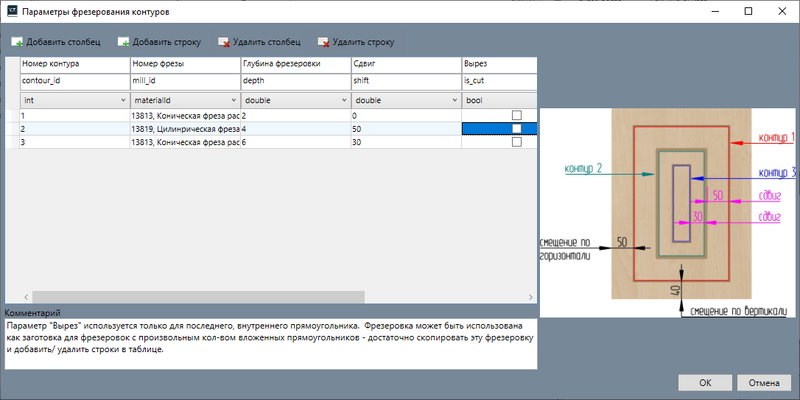

Некоторые макропрограммы допускают создание разного количества одинаковых по форме контуров. В этом случае вы можете добавить или удалять строки через соответствующие кнопки в верхней части карточки. Пример такой фрезеровки — на рисунке ниже: в комментарии здесь отдельно указано, что прямоугольников может быть разное количество. Причём, внутренний прямоугольник может быть фрезерован не только по периметру, но и быть вырезан на всю площадь внутри себя — если стоит галочка в соответствующем пункте.
Если вы — опытный пользователь и сами пишете коды макропрограмм, то после написания кода вы должны будете сформировать карточку целиком, также добавляя столбцы свойств — в соответствии с вашей макропрограммой. Под названием свойства (которое в карточке может быть любым), во второй строчке — идентификатор свойства, который должен совпадать с аналогичным в макропрограмме. Ниже нужно задать смысл свойства через выпадающее меню.
