Добавление комплектующих сборных петель
Материал из К3-Мебель.
(перенаправлено с «Добавление комплектующих сборных петель в Номенклатуру»)
Комплектующее сборной петли добавляются в справочник Номенклатура следующим образом:
- 1. В справочнике Номенклатура в дереве Групп материалов встать на группу, в которую будет добавлено комплектующее.
- 2. В таблицу Материалы добавить новую запись со следующими значениями:
- Поле ID — присваивается автоматически.
- Поле Название — вписать название комплектующего.
- Поле Тип материала — из выпадающего списка выбрать тип материала в зависимости от конструкции. Например, Петля накладная, Петля полунакладная, Петля вкладная.
- Поле Артикул — вписать артикул комплектующего, если таковой имеется.
- Поле Ед.изм. — выбрать единицу измерения шт.
- Поле Цена — вписать стоимость одной штуки.
- Поле Сорт. — присваивается автоматически.
- Поле GUID — присваивается автоматически.
- 3. В таблице свойств задать значение свойствам:
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| K3File | Имя К3-файла | Файлы типа К3 | Обязательное для отображения | Вставьте ссылку на К3-файл с моделью петли.
Например: Сборные петли\Петли\Петля под фальшпанель 95.k3 |
| PriceCoeff | Коэффициент наценки | Число | По необходимости | |
| WasteCoeff | Коэффициент отходов |

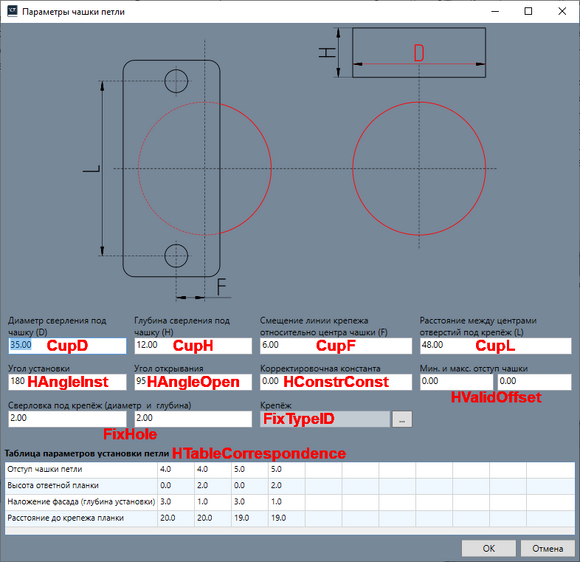

- 4. Встать на таблицу свойств материала и запустить команду
. В открывшейся карточке ввести необходимые значения:
- Аналогичные свойства при введении через таблицу свойств:
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| CupD | Смещение отверстий под крепёж петли относительно центра чашки | Размер | Свойство типа материала | В миллиметрах |
| CupF | Глубина сверления под чашку петли | |||
| CupH | Глубина сверления под чашку петли | |||
| CupL | Расстояние между центрами отверстий крепежа петли | |||
| HAngleInst | Угол установки петли | Число | В градусах | |
| HAngleOpen | Угол открывания петли | В градусах — угол открывания в интерфейсе К3-Мебель | ||
| HConstrConst | Конструктивная корректировочная константа петли | Добавляется со значением по умолчанию. При иных значениях смотрите инструкцию к петле. | ||
| HValidOffset | Допустимые отступы чашки петли от края фасада (k1,k2, ...) | Строка | Через запятую введите минимальный и максимальный отступ | |
| HTableCorrespondence | Конструктивная корректировочная константа петли | Для случаев, когда нужны конкретные варианты параметров установки петли | Удобнее заполнять через команду
| |
| FixHole | Сверловка | Для случаев, когда конкретный крепёж не указывается | Значение задаётся, если не назначен крепёж. Иначе нужно задавать FixTypeID | |
| FixTypeID | Тип крепежа (сб.ед.) | Сборочная единица | Для случаев, когда нужен конкретный крепёж в комплект | Значение задаётся, если не назначены размеры сверловки (или равны 0). Иначе нужно задавать FixHole |
