Добавление типов сборных петель
«Простые» петли (устар.) | Комплектующие сборных петель | Ответные планки | Типы сборных петель
В справочнике Сборочные единицы для каждого комлектующего петли создаётся своя единица, к которой добавляются все доступные ответные планки — кроме случаев, когда ответная планка уже есть в модели комплектующего петли.

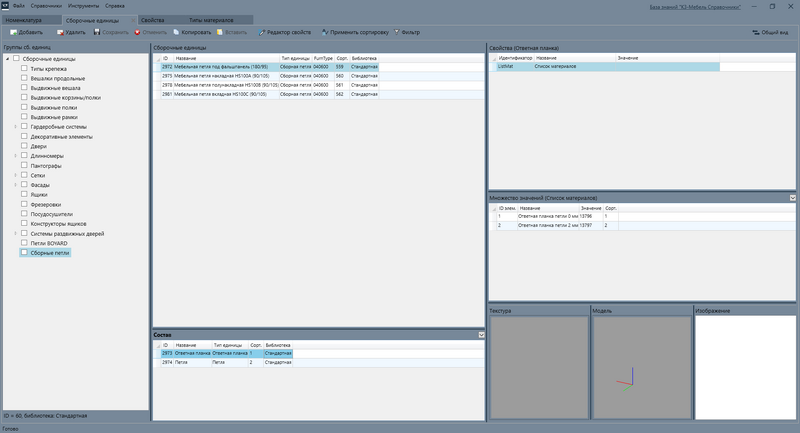

Пример вы можете видеть на рисунке:
Общий порядок добавления нового типа сборных дверных петель в справочник Сборочные единицы следующий:
- 1. В справочнике Сборочные единицы в дереве Групп сборочных единиц встать на папку, соответствующую нужному длинномеру (корневая папка — Длинномеры).
- 2. В таблицу Сборочные единицы добавить новую запись со следующими значениями:
- Поле ID — присваивается автоматически.
- Поле Тип единицы — из выпадающего списка выбрать тип Сборная петля.
- Поле Название — вписать название сборочной единицы.
- Поле FurnType — присваивается автоматически.
- Поле Сорт. — присваивается автоматически.
- Поле Библиотека — присваивается автоматически.
- Поле GUID — присваивается автоматически.
3. В таблице Свойства автоматически появятся свойства указанного типа сборочных единиц. Добавьте к ним прочие необходимые и укажите значения данным свойствам:
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| HingeOrder | Правила расстановки сборных петель | Кортеж свойств | Свойство типа сборочной единицы | Из выпадающего списка выберите правило подбора комплектующих: |
| K3File | Имя К3-файла | Файлы типа К3 | Для отображения в карточке выбора | Вставьте ссылку на К3-файл с моделью петли.
Например: Сборные петли\Петли\Петля под фальшпанель 95.k3 |
4. Перейти на таблицу Состав (под таблицей Сборочные единицы). Там добавить элемент состава для собственно петли.
- Поле ID — присваивается автоматически.
- Поле Название — вписать название петли. Можно просто Петля (см. рисунок выше)
- Поле Тип единицы — из выпадающего списка выбрать тип Петля;
- Поле Библиотека — присваивается автоматически.
- Поле GUID — присваивается автоматически.
5. В таблице Свойства добавить свойства и указать их значения:
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| MatID | Номенклатурный материал | Номенклатурная единица | Обязательное | Укажите созданное для данной сборной петли комплектующее петли |
6. В таблице Состав добавить элемент состава для ответной планки.
- Поле ID — присваивается автоматически.
- Поле Название — вписать название петли. Можно просто Ответная планка (см. рисунок выше)
- Поле Тип единицы — из выпадающего списка выбрать тип Ответная планка;
- Поле Библиотека — присваивается автоматически.
- Поле GUID — присваивается автоматически.
7. Добавить свойство и заполнить для него таблицу Множество значений (под таблицей Свойства):
| Идентификатор | Название | Тип свойства | Добавление | Особенности ввода значения |
|---|---|---|---|---|
| ListMat | Список материалов | Номенклатурная единица | Обязательное | Здесь назначается список ответных планок, подходящих для данного типа петли |
Для заполнения таблицы достаточно один раз нажать кнопку
, и в появившейся карточке указать необходимые номенклатурные единицы (одну или сразу несколько).
8. Назначить сборочной единице область применения Сборные петли.
