Категория:Папки моделей

В справочнике Папки моделей находится структура каталогов стандартной мебели, техники и элементов интерьера, сгруппированных по папкам.

Папки назначаются в левой части справочника, в окне Папки моделей. В К3-Мебель эта структура отображается при использовании команды Расстановка/Изделия/Добавить/Из Каталога.

Группы моделей в геометрическом редакторе

Добавление и удаление элементов дерева папок происходит стандартным способом.

Под деревом папок моделей находятся два поля:

• Каталог — из выпадающего списка (см. рис. справа) выбирается каталог, в котором будет находиться содержимое выбранной папки в интерфейсе К3-Мебель. Каталоги задаются в одноимённом справочнике.
• Имя папки на диске — соответственно, расположение содержимого папки на диске компьютера. Именно в этой папке будет искаться заданное для модели имя файла (см. ниже). <Models> заменяет адрес папки моделей, добавленных вместе с программой, <UserModels> — пользовательских моделей. Адреса этих папок задаются в настройках программы.

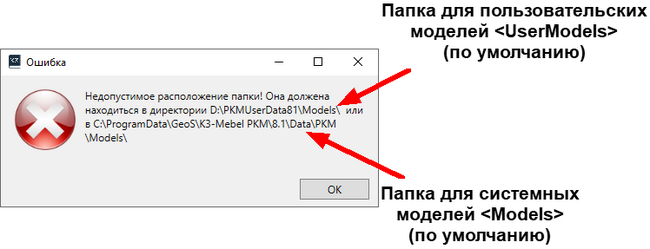

Папка должна обязательно находиться в одной из этих папок: <Models> или <UserModels>. Можно указать или корневую папку, или дочернюю. В противном случае выдаётся ошибка:

Папку указывать обязательно. Если вы не указали папку, то К3-Мебель не будет видеть модели внутри папки.

В середине окна находится таблица Модели, в которой содержится перечень элементов, входящих в группу, выбранную слева в таблице Папки моделей. Здесь происходит добавление, копирование и удаление моделей — по алгоритму, описанному в соответствующих главах. Но есть и особенности, характерные для данного справочниках. Добавление нового элемента таблицы зависит от того, каким образом он создаётся — по прототипу или нет. Для прототипных изделий появляются дополнительные команды — и . О заполнении строк таблицы см. ниже.

При выборе модели в таблице Модели, если она создана по прототипу, в правой части экрана, в таблице Параметры модели открываются параметры, прописанные у конкретного прототипа в справочнике Библиотеки прототипов. Добавить или удалить строки в этой таблице нельзя.

В таблице три столбца:

• Название параметра. Не редактируется;
• Значение параметра. Редактируется в зависимости от типа параметра.
• Сорт. — для сортировки параметров в таблице.

Под таблицей Параметры модели находятся два окна. В левом можно видеть (и даже «повращать») k3-файл модели, выбранной в таблице Модели. В правом показан рисунок, поясняющий выбранный параметр в таблице Параметры модели. Если параметров у модели нет или для конкретного параметра нет рисунка, окно будет пустым.

Добавление модели, созданной без прототипа

К таким моделям относится большинство немебельных элементов сцены, добавляемых в программу как чисто дизайнерские элементы: бытовая техника, утварь, люди и так далее. Сюда же относятся и некоторые мебельные элементы, например, диваны, офисные стулья и пр. Добавление таких моделей в таблицу Модели происходит по следующему алгоритму:

1. создать k3-файл модели в программе К3-Мебель;

2. встать на нужную папку в Папках моделей. В таблицу Модели добавить новую строку, нажав кнопку ;

3. заполнить ячейки в строке:

• ID — уникальный числовой идентификатор модели в таблице. Присваивается автоматически при добавлении нового материала. Не редактируется.
• Название модели;
• Артикул модели — при наличии.
• Цена модели. Вы можете как отредактировать цену вручную отдельно для каждого элемента, так и воспользоваться универсальной командой;
• Прототип — для объектов, создаваемых без прототипа, это поле остаётся пустым.
• Библиотека прототипов. Остаётся пустой ввиду отсутствия прототипа.
• Имя файла модели в формате .k3 — указать файл, задав путь к нему из папки, указанной в левом нижнем углу. Желательно, чтобы фaйл лежал в этой папке — тогда достаточно вписать только имя файла.
• Сорт. — определяет порядок сортировки материалов в диалоговых карточках в геометрическом редакторе. Присваивается автоматически при добавлении нового материала, может быть отредактировано.

При открытии таблицы её элементы отсортированы согласно этому столбцу. Вы можете отсортировать элементы по любому другому столбцу, нажав на его название. Пиктограмма позволяет проставить в поле Сорт. числа по порядку, согласно текущей сортировке элементов номенклатуры в окне программы. То есть, например, вы можете отсортировать элементы по алфавиту, а потом, нажав эту пиктограмму, поменять значения Сорт., тем самым задав данную сортировку по умолчанию. Однако после добавления новых элементов вам придётся повторить эту операцию снова.

• Библиотека — стандартная или пользовательская. Заполняется автоматически.
• GUID — глобальный уникальный идентификатор. Значение поля присваивается автоматически при добавлении новой модели. Не редактируется.

4. сохранить строку кнопкой ;

Добавление модели, создаваемой по прототипу

К таким моделям относятся большинство мебельных элементов, создаваемых функциями К3-Мебель, а также некоторая мягкая мебель и часть архитектурных элементов интерьера (например, розетки и радиаторы). Алгоритм добавления новой модели в справочник выглядит следующим образом:

1. встать на нужную папку в Папках моделей. В таблицу Модели добавить новую строку, нажав кнопку ;

2. заполнить ячейки в строке:

• ID — уникальный числовой идентификатор модели в таблице. Присваивается автоматически при добавлении нового материала. Не редактируется.
• Название модели;

• Артикул модели — для моделей, создаваемых по прототипу, это поле следует заполнить. Если поле Артикул или Прототип (см. ниже) не будет заполнено, то при попытке создания модели появится соответствующее предупреждение (см. рисунок справа).
• Цена модели. Вы можете как отредактировать цену вручную отдельно для каждого элемента, так и воспользоваться универсальной командой;
• Прототип — чтобы заполнить поле, дважды щёлкните по ячейке. Откроется диалоговая карточка выбора прототипов.

Состав карточки формируется в справочнике Библиотеки прототипов. В левой части карточки выбирается библиотека, в правой — прототип, входящий в выбранную библиотеку.

• Библиотека прототипов. Заполняется и редактируется при заполнении и редактировании поля Прототип.
• Имя файла модели в формате .k3 — файл с моделью сгенерируется автоматически исходя из артикула после запуска команды (см. ниже). Название файла по умолчанию будет совпадать с артикулом, но перед запуском команды вы можете в этом поле задать и другое название.
• Сорт. — определяет порядок сортировки материалов в диалоговых карточках в геометрическом редакторе. Присваивается автоматически при добавлении нового материала, может быть отредактировано (см. выше).
• Библиотека — стандартная или пользовательская. Заполняется автоматически.
• GUID — глобальный уникальный идентификатор. Значение поля присваивается автоматически при добавлении новой модели. Не редактируется.

3. сохранить строку кнопкой ;

4. заполнить таблицу Параметры модели;

Впоследствии, при работе в К3-Мебель, многие из введённых параметров можно будет изменить для конкретного изделия. Данные параметры служат умолчанием.

5. сохранить таблицу кнопкой ;

6. снова сделать активной таблицу Модели и создать модель через команду . На короткое время запустится программа К3-Мебель, чтобы создать модель по указанным выше параметрам и создать необходимые файлы. После создания модели она закроется, а в указанной папке появятся файлы с k3-файлом модели и изображением.

Новую модель можно создать и через функции и . Это сэкономит много времени на заполнение параметров. Однако в этом случае имя файла модели нужно будет задать вручную! Иначе перезапишется файл, имя которого будет скопировано вместе со всей строкой.
