Настройка отчётов К3-Раскрой
Материал из К3-Мебель.
В карточке, вызываемой по команде Файл/Настройки, можно настроить параметры отчёта Раскройная карта.
Параметры отчёта Раскройная карта[править | править код]
- Штриховать остатки — если Да, то на Картах раскроя остатки будут заштрихованы, если Нет — будут показаны только их контуры.
- Аналогично — Штриховать детали.

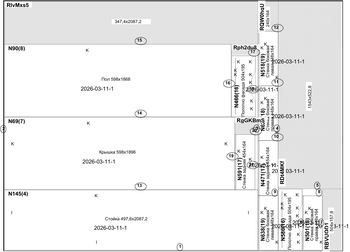

- Обозначать контур детали — показывать на картах раскроя обработку деталей. Ниже представлен фрагмент карты раскроя, на котором у деталей обозначен контур.
- Обозначать последовательность резов — если Да, то около линий реза на Картах раскроя будут проставлены их порядковые номера (в кругах или эллипсах, см. рис. слева), если Нет, порядок реза на картах указан не будет.
- Обозначать кромки — если Да, то на Картах раскроя у торцов, на которые налагается кромка, будет её буквенное обозначение (см. рис. справа), а под картой — таблица кромок.
- Указывать номер заказа — если Да, то на Картах раскроя в середине детали будет указан номер заказа в К3-Мебель.
- Указывать номер детали в отчёте Раскройная карта — если Да, то на Картах раскроя в левом верхнем углу детали будет указан её номер в раскройной программе, если Нет, номер на картах указан не будет.
- Указывать номер в заказе в отчёте Раскройная карта — соответственно, указывать или нет на детали номер, который ей присвоен в заказе К3-Мебель.

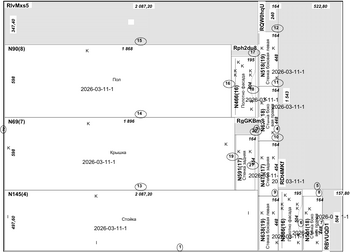

- Обозначать размеры деталей в отчёте Раскройная карта — если Да, то на Картах раскроя будут указаны Длина детали (под верхним торцом) и её Ширина (у левого торца).
- Указывать название детали в отчёте Раскройная карта — если Да, то на Картах раскроя в середине детали будет указано её название в проекте.
В следующих строках можно задать параметры шрифтов, используемых для обозначений на картах. Можно задать: Шрифт номера детали (шрифт, размер, жирность, курсив и пр.); Шрифт размеров детали; Шрифт названия детали; Шрифт номера заказа; Шрифт обозначения реза и кромки.
- Обозначать контуры заготовок в отчёте Раскройная карта — если Да, то на картах раскроя контуры заготовок будут выделены.
- Отображать размеры остатков в отчёте Раскройная карта — если Да, то на картах раскроя будут указаны размеры как деталей, так и остатков. Если Нет, то будут указаны только размеры деталей.
Параметры отчёта Этикетки[править | править код]
- Формат вывода этикеток — данный параметр схож с параметром отчёта Этикетки в К3-Мебель. Вы можете: заполнить лист А4, создать этикетки размером 96X56 (10 штук на А4), 105X57 (10 штук на А4), или 98х56 (на ленте).
- Переносить этикетки следующего листа раскроя на новую страницу — если Да, то на одном листе будут находиться только этикетки для деталей из одного материала. Этикетки для нового материала начинают создаваться на новой странице. Так легче найти нужную этикетку. Если Нет, то на одном листе могут быть этикетки для деталей из разных материалов. Это позволит сэкономить бумагу.
В следующих строках можно задать параметры шрифтов, используемых для обозначений на картах. Можно задать: Шрифт наименования детали (шрифт, размер, жирность, курсив и пр.); Шрифт кромок и Шрифт остальных элементов.
