Настройка параметров раскроя и раскройных карт
Материал из К3-Мебель.
Выше мы уже говорили об общих настройках. В той же карточке (Файл/Настройки) можно более детально настроить параметры раскроя и раскройных карт.
Геометрия раскроя[править | править код]
- Ширина реза — ширина пропила, образуемого пилой станка.
- Очевидно, пила имеет свою толщину. Ни один станок не может сделать в панели разрез с нулевой потерей площади. Ширина реза настраивается исходя из того, какая часть материала уходит в отходы после распила.
- Отступ по длине листа и Отступ по ширине листа — параметры, показывающие сколько нужно обрезать от листа с краёв перед дальнейшим кроением. Делается это на случай, если края раскраиваемых листов неровные или имеют физические повреждения.
- Использовать остатки — если <Нет>, то раскрой проводится только из целых листов (тип листа Лист); если <Да>, то используются и целые листы, и подходящие остатки уже использованных листов (тип листа Остаток).
- Преимущество при выборе имеют наименьшие по размеру подходящие остатки. Листы используются только в том случае, если подходящих остатков не найдено.
- Прифуговка на кромку — на сколько мм увеличится габарит распиленной заготовки (по сравнению с планируемой деталью) со стороны торца, на который должна быть наложена кромка.
- Прифуговка на криволинейность — на сколько мм увеличится габарит распиленной заготовки (по сравнению с планируемой деталью) со стороны торца, на котором есть скосы или кривые линии (то есть, нужна работа фрезерным станком).
- Прифуговка на отделку — на сколько мм увеличится габарит распиленной заготовки (по сравнению с планируемой деталью) со стороны торца, на который должна быть наложена отделка.
Три последних указанных пункта работают, если в пункте Учитывать прифуговку стоит значение <Да>.
При этом, если на торце есть и кромка, и криволинейность, и отделка (или хотя бы два из трёх указанных параметров), то учитывается максимальное значение прифуговки. Например, даны установки: прифуговка на кромку — 0,5, а прифуговка на криволинейность — 0,8, то при наличии на торце и кромки, и криволинейности величина прифуговки для данного торца будет равна 0,8.
- Тип отступа (торцовки листа) — порядок осуществления пропилов на листе: обрезать сначала все четыре стороны, обрезать сначала две стороны с деталями либо сразу разрезать по полосам. Подробнее см. в главе о параметрах раскроя.
Раскройные карты[править | править код]
- Минимальный размер стороны панели — минимальное значение длины или ширины неиспользованного куска листа, чтобы он мог быть отправлен обратно в таблицу листов как остаток. Если хотя бы одна из его сторон меньше минимального размера, этот кусок идёт в отходы и в новом раскрое не учитывается.
- Минимальная площадь остатка панели — аналогично предыдущему: минимальное значение площади, при которой неиспользованный кусок листа считается полезным остатком.
- Отступ от края листа — пункт зарезервирован для дальнейшей разработки программы, в текущей версии не используется.
- Параметры для профиля в данной версии программы не реализованы.
- Параметры Использовать критерий... включают и выключают использование перечисленных выше критериев. То есть, если напротив пункта Использовать критерий минимального размера стороны панели стоит <Нет>, то программа не смотрит на значение минимального размера, и может отправить в таблицу листов остаток со стороной меньше указанной.

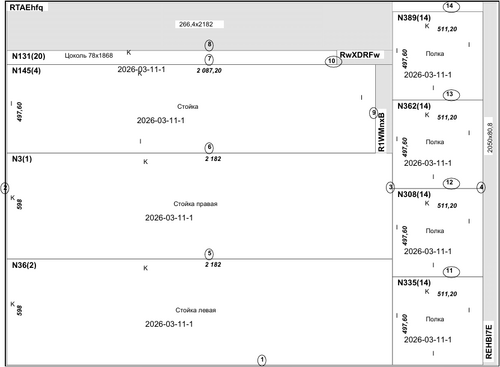

- Размер зоны привязки — аналогично привязке в К3-Мебель: если при редактировании карт раскроя или создании блоков торцы получающейся панели оказываются на расстоянии, меньшем заданного в этом поле, от прямых линий, на которых лежат торцы других панелей, происходит «залипание» торцов на данных линиях. Линии показываются на экране:
- Базовый угол — угол, от которого откладываются детали. Если в карту раскроя не были внесены изменения вручную, в базовом углу гарантированно будет располагаться деталь. В К3-Раскрой вы в выпадающем списке можете выбрать тот угол, от которого вам удобнее считать детали. Этот угол на раскройных картах отмечается значком
.
