Eksklamacia.png Данный отчёт доступен только в комплектации программы ПКМ

Отчёт показывает, для каких панелей будет производиться кромление и на каких торцах. Представляет собой перечень панелей, сгруппированных по материалу, из которого они изготавливаются.

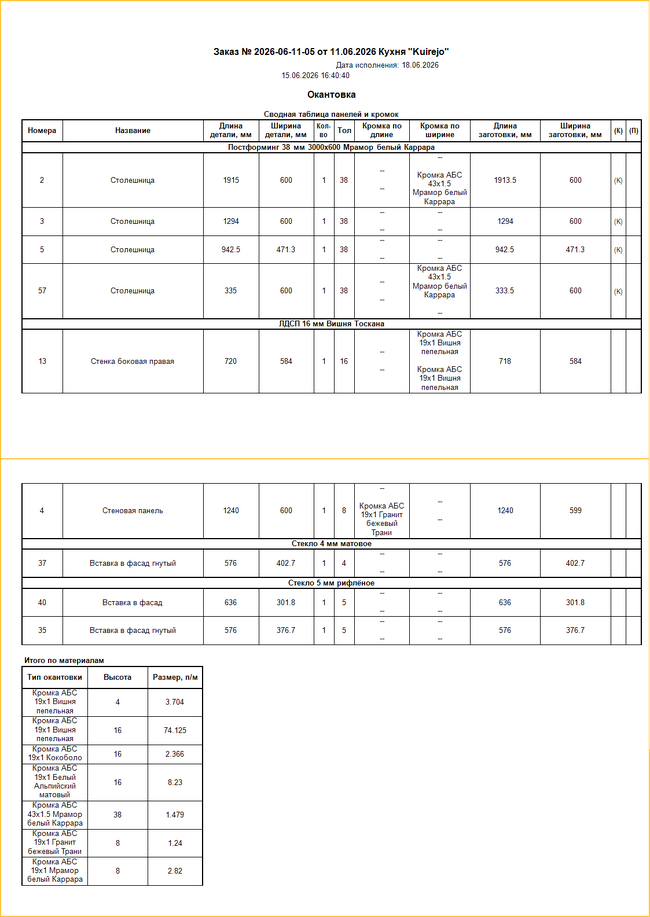

Первая страница отчёта Окантовка

Для каждой панели указывается номер, название, количество и толщина. В столбцах Длина детали и Ширина детали указаны, соответственно, габариты панелей вдоль и поперёк текстуры (см. примечание в главе о Сводной спецификации) с учётом наложенной кромки. В столбцах Длина заготовки и Ширина заготовки — габариты панелей без кромки. Если кромка на панель не накладывается, габариты с кромкой и без кромки будут одинаковыми.

В поле Кромка по длине указывается, какая кромка накладывается на заготовку параллельно текстуре. Толщина кромки влияет на толщину детали по ширине:

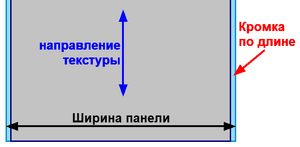

Длина, ширина и направление текстуры

Если кромка указана один раз, она накладывается по длине только на один торец, если два — на оба. Прочерк означает, что кромка не накладывается.

Аналогично, в поле Кромка по ширине указывается, какая кромка накладывается на заготовку перпендикулярно текстуре, а толщина влияет на толщину детали по длине.

В поле (К) отмечается, есть ли на панели криволинейные торцы, (П) — есть ли пропилы.
