Перемещение и копирование панели
В К3-Мебель вы можете передвинуть панель двумя способами:
- без перестроения прилегающих мебельных элементов («простое» перемещение панели);
- с перестроением прилегающих мебельных элементов и сохранением связис передвигаемой панелью.
Перемещение панели без перестроения изделия
Чтобы передвинуть построенную панель без перестроения остального изделия, запустите команду контекстного меню команды Передвинуть либо воспользуйтесь универсальной командой в основном меню: Конструирование/Передвинуть и укажите панель.
Если вам нужно панель скопировать, через контекстное меню запустите команду Копировать либо воспользуйтесь командой в основном меню Конструирование/Копировать.
Ход работы зависит от ключей контекстного меню команды:

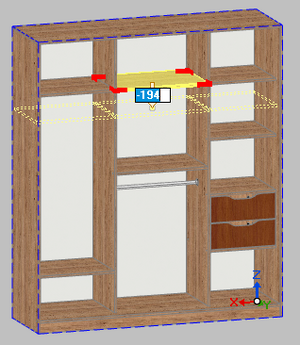

- Параллельно (включен по умолчанию) — панель перемещается «параллельно» самой себе, вектор сдвига перпендикулярен пласти панели (рис. 1);

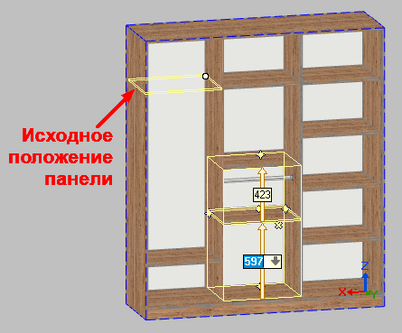

- Выбрать нишу (альтернатива режиму Параллельно) — выбор одной из существующих ниш и перемещение панели в ее пределах. Данный режим несколько схож с режимом построения панели, когда предлагается выбрать место в любой из доступных ниш (рис. 2);
- С притяжением (только если включен режим Выбрать нишу) — при перемещении панель «залипает» на уровне уже построенных, как бы продолжая их. При этом на экране появляется линия-подсказка, соединяющая панели (рис. 3). Если данный способ построения вам не нужен, переключитесь на режим Без притяжения;
- Сетка — включить сетку для привязок на время работы команды:

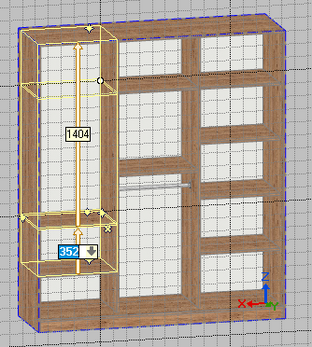

- При включении сетки, курсор будет «залипать» в её узлах. Таким образом, легче указать нужную вам точку. Шаг сетки можно настроить в карточке параметров приложения (команда Установки/Параметры или кнопка F9), в закладке Сцена/Привязки/Сетка и репер.
- Свободно — вектор сдвига произволен; задается его длина и направление.
Перемещение панели c перестроением изделия
Когда у вас в шкафу уже есть ящики, полки, стойки и пр., но возникла необходимость передвинуть панель, то очень полезной будет специальная команда. В отличие от общей команды Передвинуть, эта команда позволяет не только передвинуть панель, но и перестроить под неё примыкающие к ней объекты.
Чтобы запустить команду, сначала выберите эту панель, затем нажмите на кубик в её центре (рис. 4). После запуска команды и выбора панели, укажите её новое местоположение (рис. 5).
|
Если при нажатии на кубик у вас зажата клавиша Shift, то при работе команды вместе с ней будет передвигаться и те панели, которые построены на её уровне (рис. 6). |
|
Эта команда существует не только для панелей. Аналогичным образом можно перестроить изделия через выбор каркаса. Там она называется Габарит слева/справа/сзади/сверху и т. д., а в видовом окне запускается через конус. Эта же команда существует у изделий по прототипу. |
|
|
До версии 8.0 включительно команда запускалась через основное меню: Конструирование/Панели/Передвинуть панель с последующим указанием панели. |
