Пример передачи заказа К3-Мебель в К3-Раскрой
Итак, вы создали проект (один или несколько) для дальнейшего раскроя и фрезеровки. Что делать дальше? Как пример рассмотрим проект Кухня Сити белая, который изначально заложен в программе.
Передадим фасады в раскройную программу К3-Мебель. Раскрой листовых материалов. Надеемся, что она уже у вас установлена, и пути из К3-Мебель прописаны в настройках.
Запускаем команду Технологическая подготовка/Передать в раскрой/Передача в программу раскроя. Ждём окончания работы команды (рис. 1). Параллельно с работает и раскройная программа (рис. 2).
По окончании работы команды оба вышеприведённых окна закроются. Если данные в Раскрой переданы успешно, то должно появится диалоговое окно (см. рис. слева). Если же в процессе передачи данных возникла ошибка, то появится следующее диалоговое окно (рис. справа).
Далее будем работать в раскройной программе. Запускаем команду Технологическая подготовка/Передать в раскрой/Запуск программы раскроя. Через какое-то время появляется окно программы К3-Мебель. Раскрой листовых материалов (К3-Раскрой). Кроме деталей из нашего проекта, там могут находиться и детали предыдущих переданных проектов. Но сейчас нас интересуют только детали проекта под названием Кухня Сити белая.

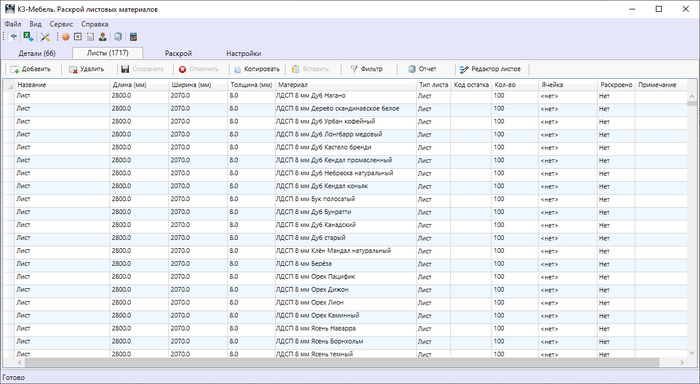

Прежде чем работать с нашими деталями, откроем вкладку Листы и убедимся, что листы нужных нам материалов присутствуют в раскройной программе (в идеале это означает, что вот эти указанные листы присутствуют и на вашем складе). В данном случае это материалы ЛДСП 16 мм Белый Альпийский глянец, ЛДСП 16 мм Белый Альпийский матовый, ЛДСП 8 мм Известняк Серо-розовый и ДВП 4 мм Белая.
|
Материал Постформинг 38 мм Известняк серо-розовый тоже появится в списке деталей, но обрабатывающие центры нет смысла использовать для постформинга. Также они не работают, например, с зеркалами. Мы не будем учитывать подобные материалы при раскрое. |
В нашем случае листов много, а потому, чтобы найти нужный материал, можно воспользоваться фильтром. Нажимаем кнопку Фильтр (
), и затем над столбцом Материал вводим ЛДСП 16 мм Белый Альпийский глянец. Можно ввести название не до конца — остановиться, пока не увидим нужный нам лист:
Проверяем наличие материала и количество листов. Всё хорошо, листов нам хватит.
Затем то же самое смотрим для остальных материалов. Надеемся, что каждого материала вам хватит.

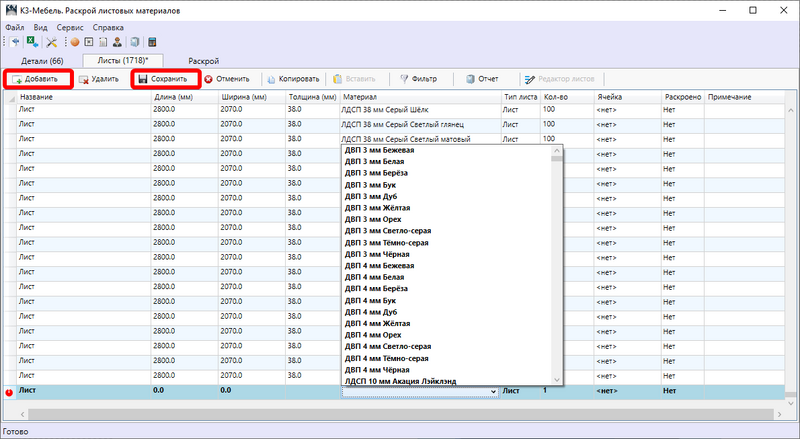

Если же нужные листы у вас не заведены в программу, нажмите кнопку Добавить (
), в самом низу списка найдите новую строку и заполните все её поля. Добавив листы, нажмите кнопку Сохранить (
).
|
|
Если у вас, кроме листов, нашлись ещё остатки — их, при желании остатки, тоже можно пустить в работу. Для этого вы можете в Настройках включить параметр Использовать остатки. |

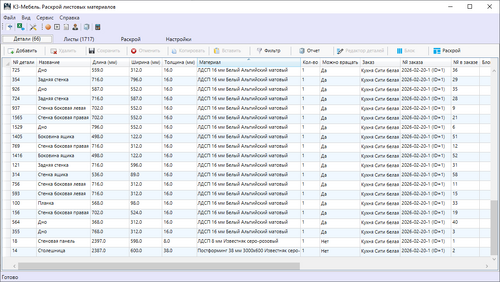

Вернёмся в закладку Детали. Для удобства выбора деталей можно отсортировать имеющиеся детали по названию заказа или по его номеру, нажав на название столбца. Если у вас в раскрое один заказ, вам может быть удобнее отсортировать детали по материалу, как на следующем рис. 5.
Выделим все детали, кроме постформинга. Чтобы выделить все детали, поступаем так же, как с файлами Windows: зажать левую кнопку мыши на первой детали и «потащить» вниз до последней. А можно зажать клавишу Shift и указать левой кнопкой сначала верхнюю деталь, потом нижнюю (если вы их отсортировали по названию проекта). Если же у вас в раскрое только один проект, можно выделить сразу все детали, нажав Ctrl+A.
После того, как все детали проекта выделены, «убираем» постформинг, зажав клавишу Ctrl и щёлкнув по детали левой кнопкой мыши. Выделив, нажимаем кнопку Раскрой (
, рис. 6).
Появится карточка (рис. 7). Укажем ширину реза равную 12 мм. Соглашаемся с остальными умолчаниями и нажимаем Выполнить. Ожидаем окончания процесса (рис. 8).
|
При передаче не обрабатывающий центр ширина реза должна быть равна диаметру раскройной фрезы. |
|
|
Для экономии материала, конечно, разумнее было бы поставить Да напротив пункта «Использовать остатки». Но для учебного примера нагляднее будет брать готовые листы, ведь остатки у всех заложены разные. |
Если раскрой выполнен успешно, появится диалоговое окно (см. рис. 9). Если раскрой не успешен и есть неразмещенные детали, то Раскрой укажет на это (рис. 10).
Нажмите ОК. Программа сама откроет вкладку Раскрой и встанет на сделанном раскрое:
Использовано три листа материала ЛДСП 16 мм Белый Альпийский матовый (основного) и по одному листу остальных материалов. Примеры:
Далее создадим отчёт. Нажмите кнопку Отчёт (
). Откроется карточка создания отчётов:

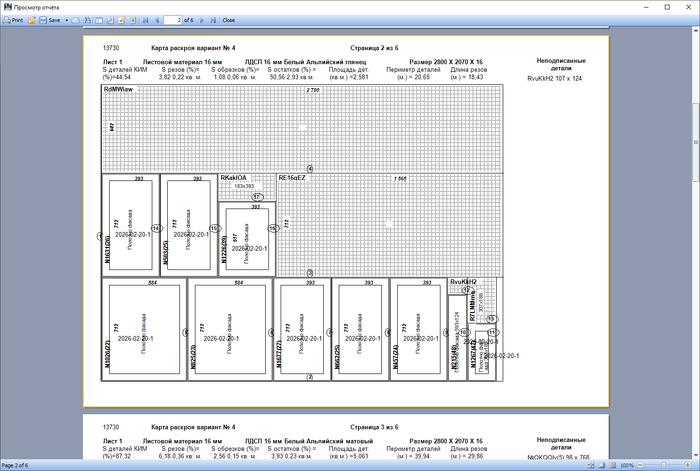

Щёлкните левой кнопкой мыши по отчёту Раскройная карта и нажмите ОК. Через некоторое время отчёт будет создан и открыт в отдельном окне:
Теперь нужно создать файлы для передачи раскроя на станок.
Для этого сначала надо раскрой завершить. Нажмите соответствующую кнопку:
.
|
|
Зачем это нужно? Дело в том, что вариантов раскроя можно создать несколько, а затем выбрать наиболее подходящий. После того, как вы завершаете подходящий вариант раскроя, раскроённые детали из вкладки Детали убираются, листы и остатки пересчитываются. Также удаляются те варианты раскроя, которые содержат те же детали, что и закрытый вариант раскроя. |
Итак, вы нажали Завершить, и... через некоторое время вариант раскроя пропал из таблицы! Это получается в том случае, если в поле Показать завершённые не проставлена галочка. Проставьте её и снова «встаньте» курсором на сделанный нами и завершённый раскрой:
(рис. 9). Теперь нажмите кнопку Экспорт (
).
Появится окно, где вам нужно указать имя и месторасположение файла .dbf (рис. 11). Если вас устраивает предлагаемое место сохранения, нажмите Экспорт. Если хотите сохранить файл в другом месте, нажмите на кнопку с многоточием и выберите новый путь до файла. Рекомендуем сохранить файл в ту же папку, где лежит сам проект шкафа. После нажатия кнопки Экспорт появится уведомление о сохранении (рис. 12) на раскроечный центр.
Далее можно возвращаться в интерфейс К3-Мебель и запускать команду Технологическая подготовка/Передать в раскрой/Передать на обрабатывающий центр.
Заполняем появившуюся карточку (рис. 13). Выбираем станок NestingBeaver. Потом укажем сохранённый нами файл .dbf. Нажмём кнопку с многоточием, затем в открывшейся карточке идём к сохранённому файлу и выбираем его (рис. 14). Нажимаем ОК. Остальные поля карточки оставляем без изменений.
Нажимаем ОК. Заказ на обрабатывающий центр передан.
