Для примера взят верхний профиль дверной рамы для системы дверей Absolut.
Построение контура
Верхний профиль дверной рамы имеет форму, как на рисунке. Он симметричный, что нам упростит работу. Запомним также положение начальной точки осей координат.
В этом контуре есть дуги, которые не являются продолжением отрезков. Поэтому нам здесь легче будет пойти по сценарию создания контура из отрезков и дуг, как мы делали контур нижней направляющей.
Вот такие размеры имеет контур без дуг:
Создадим половину контура, а потом отразим получившуюся ломаную.
1. Строим «отрезочную» часть. Запускаем команду построения отрезков (
).
Напомним, отрезки в К3 строятся по принципу ломаной линии, то есть, по умолчанию не нужно каждый раз указывать точку начала — она будет в точке конца предыдущего отрезка. Поэтому нам проще всего для начала построить вот такую фигуру (см. рис. справа).
С какой точки строить — неважно. Давайте с ближней. Её координаты можно вычислить прямо в окне команд. По Y это будет 9, а для Х внесём арифметическое выражение. Габариты контура по оси Х — 15 мм, точка начала координат относительно оси Х будет в центре, то есть, относительно габарита посередине, а точка, от которой строим, от края отстоит на 2+1,5 мм.
Итого, координаты первой точки: (15/2-1.5-2) 9 0.
Далее для концов точке вводим изменение координат относительно предыдущих точек через значок @:
- @2 0 0;
- @0 -9 0;
- @1.5 0 0;
- @0 10.5 0;
- @-1.5 0 0;
- @0 11.5 0;
- @-1 0 0;
- @0 -10 0;
Завершаем работу команды ключом Закончить.
...Теперь надо построить две дуги. Они выходят из одного центра.
Очень важно, чтобы малая дуга была с нужным нам радиусом 2,5 мм! Но нам известен только радиус. Как же найти точки начала и конца? И как их точно указать?
2. Сделаем вспомогательные построения.
Запускаем команду К3/Создать/Линии/Окружность (пиктограмма
), затем на запрос центра указываем координаты 0 7 0. Радиус — 2.5.
Теперь построим отрезок параллельный оси OY с координатой X 1.5 (то есть, 3/2, см. рисунок). Начальная и конечная точки неважны, но отрезок должен быть достаточно длинным. На рисунке начальная точка 1.5 0 0, конечная задана как @0 15 0.
3. Теперь запускаем команду построения дуги (
). В качестве начальной точки мышью в видовом окне указываем точку пересечения отрезка и окружности. Если у вас включены автоматические привязки, должна появиться надпись К пересечению (рис. 1). Конечной точкой указываем другое пересечение.

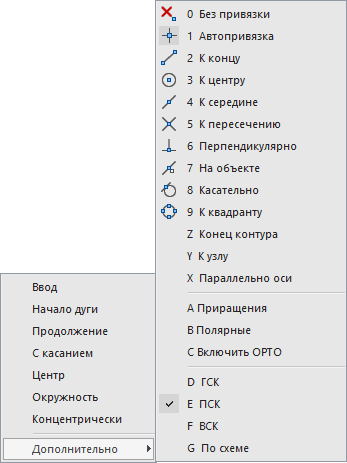

По умолчанию третья точка — это любая точка дуги между начальной и конечной. И мы не будем менять ключ. Изменим на всякий случай только тип привязки, чтобы никакая лишняя точка не попала в ловушку. Нажимаем правую кнопку мыши и выбираем ключ Дополнительно/На объекте (привязка номер 7). И указываем любую точку на окружности слева от вертикального отрезка (рис. 2).
Дуга построена. Но пока она не видна, так как «сливается» с окружностью. Озаботимся этим чуть позже.
4. Построим ещё одну вспомогательную окружность. Её центр должен совпадать с центром первой окружности: 0 7 0, а радиус — находиться на месте «обрыва» нашей ломаной линии, в начальной точке наших построений. Можно указать его курсором мыши (рис. 3).
5. Теперь строим «внешнюю» дугу. Первая точка — та же, которую мы указывали при указании радиуса на рис. 3.
Для более точного указания советуем поменять привязку с автоматической (иначе программа будет выбирать привязку перпендикулярно к окружности) на привязку к концу. Правой кнопкой мыши вызовите меню и запустите ключ Дополнительно/К концу (привязка номер 2).
Вторая — точка пересечения новой окружности и вертикального вспомогательного отрезка (рис. 4). Третья — точка на большой окружности слева от отрезка, как мы это делали для малой дуги в пункте 3.
5. Удалим теперь окружности за ненадобностью. Нажимаем пиктограмму
. и по очереди указываем обе окружности. Указывайте их справа от вспомогательного отрезка, чтобы случайно не выбрать для удаление дугу. Выбрав обе окружности, нажмите Enter.
6. А теперь изменим местоположение конечных точек вспомогательного отрезка. Выбираем отрезок, затем запускаем правой кнопкой мыши его контекстное меню. Там выбираем команду Продлить/укоротить. Выбираем верхний конец отрезка. Крестик возле него станет крупнее (рис. 5). Ведём его вниз к пересечению с внешней дугой. Должна появиться подсказка К концу (рис. 6). Фиксируем положение левой кнопкой мыши.
Потом то же самое повторяем для нижней точки отрезка — она должна быть передвинута к верхнему концу внутренней дуги.
Итог — на рис. 7. Этот отрезок больше не «вспомогательный» — он тоже войдёт в состав нашего контура.
7. Создадим ещё один отрезок от нижней точки внутренней дуги (указываем мышью) на пол-миллиметра ниже (@0 0.5 0).
8. Получившуюся фигуру — копируем с отражением относительно оси OY. Мы уже это делали для нижних направляющих. Зажав левую кнопку мыши, выделяем всё созданное нами: так же, как обычно работаем с файлами Windows:
Отпускаем левую кнопку и нажимаем правую. В появившемся меню выбираем ключ Симметрия, затем ещё раз нажимаем правую кнопку и в новом меню выбираем ключ Дублировать. В качестве первой точки линии симметрии указываем 0 0 0, второй — 0 20 0 (напомним, координаты точки Y в данном случае неважны: может быть практически любое число). Примерное положение линии симметрии показано на рис. 8.
9. Построим ещё два отрезка, чтобы соединить две части будущего профиля. Опять же: это вы уже делали ранее. Главное — не забудьте закончить работу команды после строительства отрезка. Итог на рис. 9
10. Создадим контур. Запускаем команду К3/Структурные операции/Контур и указываем первый элемент (любой). На запрос Контур собран! Что делать дальше? в контекстном меню указываем Создать. Контур готов! Не забудьте сохранить его в папку с нашими контурами профилей.
Добавление типа профиля
Верхниее профили добавляются как значение кортежного свойства Тип профиля точно так же, как направляющие. Непременно указываются значения свойств K3File — файл с контуром, ProfX и ProfY — габариты профиля (в нашем случае — 15 и 22 соответственно).
Для верхних профилей также обязательно указывается значение свойства SlotH1, показывающее, насколько данный профиль уменьшает высоту наполнения (без учета уплотнителя) относительно высоты двери. Здесь также добавляется технологический припуск — обычно 1 мм. Для нашего профиля значение SlotH1 равно 12 мм.
Добавление профиля в Номенклатуру
Добавление в Номенклатуру новых элементов идёт по знакомому сценарию. Всё, как в прошлые разы. Никаких дополнительных свойств верхним профилям не добавляется.
|

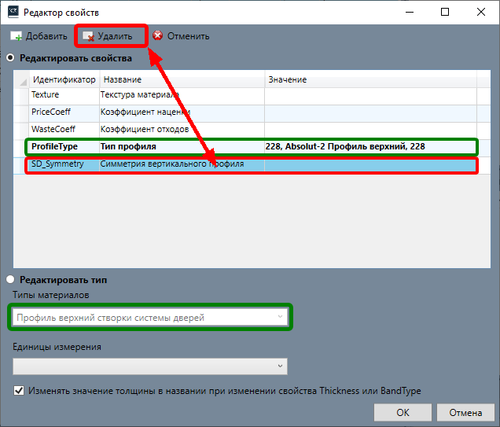

Если добавляете профили через копирование и редактирование свойств, не забудьте удалить лишние свойства. Например, у вертикальных профилей есть свойство SD_Symmetry, а у верхних профилей его нет.
Для этого в Редакторе свойств есть кнопка |

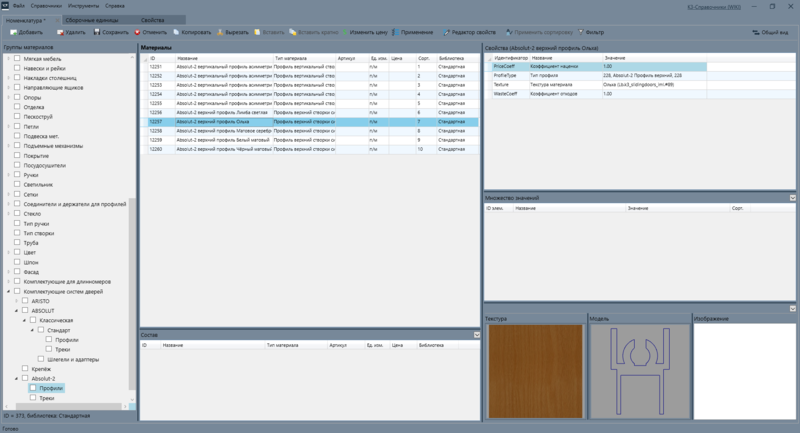

Итог на экране:
