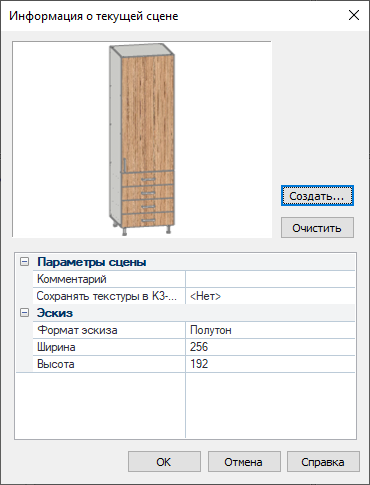

Команда Установки/Текущая сцена открывает диалоговую карточку Информация о текущей сцене (рис. 1). Данная информация будет использоваться также внешними программами для отображения информации о K3-файле. В этом окне можно задать параметры сцены и эскиза, а также установить пароль на открытие файла с изделием (кнопка Защита). Чтобы удалить текущий эскиз, нажмите Очистить.

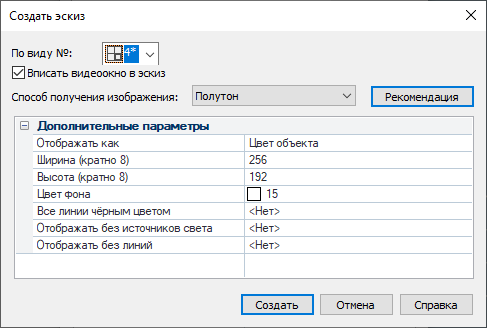

Кнопка Создать откроет новое окно, в котором можно задать параметры создаваемого эскиза по текущему виду в одном из видовых окон (рис. 2).

(1)







(2)

Выберите формат эскиза: каркас, полутон или ссылка на внешний эскиз. Для каркаса есть варианты эскиза: с отображением всех линий (а), с невидимыми линиями пунктиром (б) или с удалением невидимых линий (в). Для полутонового отображения есть варианты: закрасить цветом объекта (г) или материалом объекта (д). То есть, варианты отображения соответствуют вариантам отображения объектов в видовых окнах.

а
б
в
г
д

Если вы выбрали внешний эскиз, дополнительные параметры будут такими:


Галочка Вписать видеоокно в эскиз позволяет увидеть на эскизе все объекты сцены (фактически, для эскиза выполнится команда Вид/Масштаб изображения/Все). Иначе на эскизе будет только то, что в конкретный момент отображено в выбранном видовом окне.
