К фасадам в К3-Мебель относят створки дверей шкафов и внешние панели ящиков.

Фасад — это «парадный» элемент мебельного изделия, самая «художественная» его часть, которая всегда на виду. Поэтому это самый важный и дорогой мебельный элемент. Фасадам всегда уделяется особое внимание при изготовлении мебели. Поэтому в К3-Мебель они являются отдельными мебельными элементами со своими ценами, таблицей в отчёте Сводная спецификация (кроме комплектации Салон) и командами редактирования.

По своему строению это сложные мебельные объекты, которые могут содержать как панели из ДСтП, так и вставки из стекла, зеркала, профили и пр. При всём разнообразии строения, принцип работы с разными фасадами одинаковый.

Виды фасадов[править | править код]

Фасады делятся:

  • по месту создания — на сборные и штучные.

Штучные фасады покупаются у сторонних производителей уже в собранном виде, и программой рассматриваются как единое целое. Сборные собираются на предприятии, и в сводной спецификации на детали указывается их состав.

  • по размеру — произвольные и типового размера.

Многие фасады, покупаемые у внешнего производителя, имеют определённые («типовые») размеры. Заказать фасад «нестандартного», или «свободного» размера, в этом случае, невозможно. Пользователь программы должен учитывать имеющиеся размеры для данного типа фасада при конструировании изделия, и создать нишу с габаритами, подходящими под один из имеющихся стандартных размеров. Если в К3-Мебель для произвольной ниши выбрать типовой фасад, программа возьмёт тот, чьи стандартные размеры наиболее близки размерам ниши. Но результат получится неудовлетворительным:

Неудачный пример: фасад типового размера на произвольной нише

Фасады произвольного размера в К3-Мебель строятся, исходя из размера ниши. Предполагается, что мебельная компания имеет возможности создать фасад любого размера.

  • по способу задания в программе — текстурные и фрезерованные.

Текстурные фасады — это панели с наложенным на них плоским рисунком текстуры. Используются исключительно в «демонстративных» целях. В отчётах такой фасад будет стандартной необработанной панелью.

Пример текстурного фасада

На каркасном виде — обычная прямоугольная панель

Фрезерованные фасады — это панели, в параметрах которых назначена фрезеровка. Информация о ней будет присутсовать на чертежах панелей, а также может быть передана в раскрой.

Пример фрезерованного фасада
На каркасном виде видна фрезеровка
  • по форме — прямые и гнутые (по аналогии с панелями).
  • по материалу — фасады могут быть из панельного материала, из стекла, а также содержать или не содержать профильные материалы или МДФ.

фасады в алюминиевом профиле и в профиле МДФ — произвольного размера, представляют собой четырёхугольную рамку из, соответственно, алюминиевых или МДФ-профилей. Внутри рамки предполагается размещение вставки из стекла, зеркала или других материалов. Между рамкой и вставкой возможно наличие уплотнителя.

Фасад в алюминиевом профиле
Фасад в профиле МДФ

«В разрезе» это выглядит следующим образом:

Фасад в алюминиевом профиле
Фасад в профиле МДФ

комбинированные — фасады из панельного материала и вставок, произвольного размера, с рисунком, который можно выбрать дополнительно.

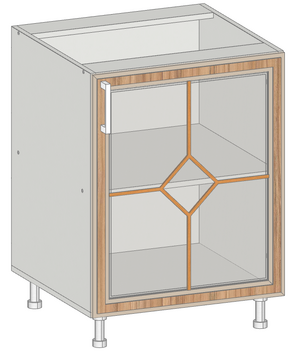

Комбинированный фасад

Задание типа фасада[править | править код]

Ящики и двери создаются с типами и материалами фасадов, заданными по умолчанию:

Умолчания для фасадов

Чтобы изменить фасад, выберите ящик или дверь, и в контекстном меню укажите команду Параметры. Откроется карточка параметров. Материалы фасада (основной, материалы вставок и кромок) меняются в узле Материалы.

Чтобы изменить тип фасада, надо найти пункт Рисунок фасада (рис. 1). Нажмите на многоточие справа, чтобы выбрать новый тип фасада из библиотеки (рис. 2).

(1) Пункт Рисунок фасада в карточке параметров
(2) Рисунки фасадов

Нажмите ОК в обеих карточках. Фасад перестроится.

Дополнительные параметры фасадов[править | править код]


Команда основного меню Конструирование/Распашная дверь/Доп. параметры фасада позволяет отредактировать фасады, если они относятся к определённым типам. Список доступных для редактирования фасадов приведён справа на рисунке. Эта же команда работает и для распашных дверей, и для фасадов ящиков.

Карточка редактирования фасада с профильным узором

Карточки редактирования фигурных фасадов (часть):
