Специальные команды для создания фасадов
В меню Конструирование/Фасады собраны команды для создания и редактирования прямых фасадов из панельного материала.
Добавить панель[править | править код]
С помощью команды Конструирование/Фасады/Добавить панель можно добавить в сцену «чистую» панель для дальнейшей обработки под фасад. После запуска команды на экране появится карточка добавления панели-фасада:
В поле Название введите название нового создаваемого типа фасада.
Задайте габариты создаваемого фасада в пунктах Ширина (габарит по оси X) и Высота (габарит по оси Z).
Толщина панели зависит от выбранного далее материала в поле Материал. Материал фасада можно выбирать как из выпадающего списка (рис. 1), так и из библиотеки (рис. 2), где, кроме названия рисунка или материала, можно также увидеть их внешний вид и физические свойства, а также воспользоваться фильтром для поиска нужного фасада/материала. Карточка с библиотекой вызывается при нажатии кнопки с многоточием (
) справа от соответствующего выпадающего списка.
Пункт Направление текстуры важен для не изотропных материалов, то есть, тех, чья текстура имеет направление и может быть сориентирована вдоль или поперёк. На рисунке ниже слева показана ориентация текстуры Вдоль высоты, справа — Вдоль ширины:
Существует также ориентация текстуры По углу. Её можно задать при редактировании панели.
После нажатия кнопки ОК в сцене появится четырёхугольная панель без рисунка, которую затем можно редактировать (см. ниже).
При повторном запуске команды новая панель появляется справа от последней добавленной на 20 мм (даже если предыдущая панель была удалена). На рисунке ниже добавлены три панели.
Добавить фрезеровку в панель[править | править код]
Для создания фрезерованного фасада после добавления панели нужно:
- создать контур направляющей фрезеровки;
- добавить в панель фрезеровку по созданному контуру через команду Конструирование/Фасады/Добавить фрезеровку в панель.
Контур можно создать разными способами:
- создать собственно контур:
- сначала создать плоскую замкнутую ломаную линию с помощью команд К3/Создать/Линии/Отрезок и К3/Создать/Линии/Дуга;
- затем запустить команду К3/Структурные операции/Контур и указать любой объект из отрезков или дуг построенной ломаной линии;
- создать любой из следующих объектов меню К3/Создать/Линии: полилинию, окружность, многоугольник, прямоугольник. Для команды создания фрезеровки данные объекты также доступны для выбора контура.
Не обязательно создавать контур точно на пласти — достаточно, чтобы он лежал в параллельной плоскости — при фрезеровке построенный контур будет проецироваться на панель.
|
Подробнее о создании контура см. в инструкции по Геометрическому редактору К3. |
После создания контура запустите команду Конструирование/Фасады/Добавить фрезеровку в панель. Далее укажите панель. После чего система предложит вам указать контуры фрезеровки — один или несколько. Указав контуры, завершите выбор клавишей Enter или ключом контекстного меню Закончить.

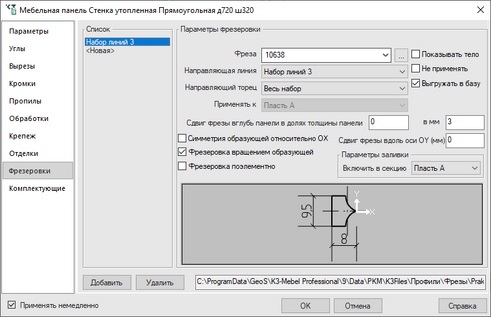

Далее вам предлагается указать обрезающий контур. Это — контур, ограничивающий область фрезеровки. Например, на рис. 3 мы в качестве контура фрезеровки указываем окружность (нарисована чёрным цветом). Если затем в качестве обрезающего контура мы укажем красный прямоугольник, то фрезеровка будет из себя представлять две дуги, которые лежат на окружности внутри прямоугольника (рис. 4). В карточке параметров это будет называться «набор линий» (рис. 5).
Если обрезающего контура нет, просто нажмите Enter. Появится карточка параметров фрезеровки контура:
- В поле Фреза выберите контур образующей фрезеровки. Это контур, расположенный перпендикулярно пласти панели, который будет «идти» по направляющим (контурам фрезеровки), задавая фрезеровке форму. Выбрать фрезу можно как из выпадающего списка, так и в отдельной карточке, нажав на
. В карточке вы сможете увидеть непосредственно форму фрезы:
- В полях Заглубление фрезы... нужно указать величину заглубления нулевой точки ЛСК фрезы — соответственно в долях толщины панели (например, 0.5 — это заглубление на половину толщины) или в миллиметрах. Положение нулевой точки ЛСК фрезы вы можете видеть на изображении контура фрезы в карточке фрез (см. выше). Если вы указываете заглубления как в доле толщины, так и в миллиметрах, общее заглубление будет составлять сумму двух указанных.
- В поле Сторона фрезерования выберите, на какой из пластей делается фрезеровка: лицевой (пласть А) или задней (пласть F);
- Если проставлена галочка в поле Образована вращением, то фрезеровка на панели будет максимально приближена к реальности (со скруглёнными углами), что также позволит избежать значительных погрешностей при фрезеровке острых углов. См. также главу Фрезеровка в разделе о карточке параметров панели.
- Если проставлена галочка в поле Добавить как вырез, то будет образован рамочный фасад, где фигурная фрезеровка будет идти по краю выреза, созданного по контуру фрезеровки.
- Если проставлена галочка в поле Удалить контуры из сцены, то все использованные контуры фрезеровки будут удалены после завершения работы команды.
После задания параметров нажмите ОК. Фрезеровка появится на панели.
|
|
Команда Конструирование/Фасады/Добавить фрезеровку в панель работает не только для панелей, добавленных по команде Конструирование/Фасады/Добавить панель, но и для любых других панелей в сцене К3-Мебель. |
Добавить фасад[править | править код]
Чтобы добавить в сцену новый готовый фасад для дальнейшего редактирования и/или передачи в раскрой, запустите команду Конструирование/Фасады/Добавить фасад.
Задайте габариты создаваемого фасада в пунктах Ширина (габарит по оси X) и Высота (габарит по оси Z). Толщина панели зависит от выбранного далее материала в поле Материал. В поле Рисунок выберите, соответственно, рисунок на фасаде. В поле Количество укажите, сколько фасадов данного типа необходимо вам в этом проекте.
О пункте Направление текстуры см. выше в тексте о добавлении панели. Рисунок фасада, как и Материал (см. выше), можно выбирать как из выпадающего списка (рис. 6), так и из библиотеки (рис. 7), где, кроме названия рисунка или материала, можно также увидеть их внешний вид и физические свойства, а также воспользоваться фильтром для поиска нужного фасада/материала. Карточка с библиотекой вызывается при нажатии кнопки с многоточием () справа от соответствующего выпадающего списка.
Заполнив карточки, нажмите Добавить. Фасады появятся в сцене по тому же алгоритму, как и «чистые» панели.
Карточка добавления фасадов снова появится на экране — это может вам пригодиться, если нужно сразу же добавить фасады с другими размерами, материалом и пр. Чтобы закрыть карточку, просто нажмите кнопку Закрыть.
Редактировать фасад[править | править код]
После добавления фасада в сцену его параметры можно поменять. Для этого запустите команду Конструирование/Фасады/Редактировать фасад. Откроется карточка параметров фасадов, похожая на ту, что появляется при добавлении фасада. Единственное отличие — отсутствует поле Количество. Остальные параметры см. выше.
Данная команда полезна, если нужно получить похожие фасады с небольшими отличиями: в этом случае можно добавить в сцену сразу несколько фасадов, затем поменять параметры некоторых из них через команду редактирования.
