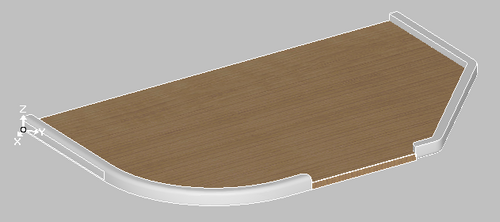

Панельным длинномерам можно создавать особый тип комплектующих — накладки. Обычно накладки делаются на столешницы:

Группы накладок столешниц

Общий порядок добавления накладок для столешниц следующий:

1. В справочнике Номенклатура в дереве Групп материалов встать на группу, соответствующую указанному типу накладок (см. рисунок).
2. В таблицу Материалы добавить новую запись со следующими значениями:
  • Поле IDприсваивается автоматически.
  • Поле Название — вписать название накладки.
  • Поле Тип материала — из выпадающего списка выбрать тип Накладки для столешниц.
  • Поле Артикул — вписать артикул материала, если таковой имеется.
  • Поле Ед.изм. — выбрать единицу измерения шт.
  • Поле Цена — вписать стоимость одной штуки.
  • Поле Сорт.присваивается автоматически.
  • Поле GUIDприсваивается автоматически.
3. В таблице свойств материала выбрать следующие обязательные свойства и указать их значения (часть свойств будет добавлена автоматически исходя из типа материала):
Идентификатор Название Добавление Тип свойства Особенности ввода значения
K3File Имя К3-файла Обязательное Файлы типа К3 Вставьте ссылку на К3-файл с моделью комлпектующего.

Например: Straps\StraightBd.k3

ContourFile Файл контура Вставьте ссылку на К3-файл с контуром выреза края столешницы под накладку.

Например: Straps\RadPath.k3

Texture Текстура материала Текстура Указать ссылку на текстуру.

Например: Lb.pkm7_1_iml.#8

PriceCoeff Коэффициент наценки Число
WasteCoeff Коэффициент отходов
4. Назначить накладке применение в столешницах (см. рисунок).
Назначение области применения в сборочных единицах
5. Добавить комплектующие в дополнительный список материалов у длинномера (свойство ListMat2), если нужный тип уже создан.
