Для столешниц и карнизов (потолков, менсол) можно сделать специальное покрытие, которым накрываются угловые шкафы или столы. Общий алгоритм создания покрытия следующий:
- создать файл *.k3 углового покрытия столешницы или карниза;
- добавить его в список свойства ACover конкретной столешницы или карниза.
Есть два способа для создания файла углового покрытия:
- параметрический способ (рекомендовано). Угловые покрытия, созданные параметрическим способом, в сцене К3-Мебель можно будет отредактировать по заданным параметрам;
- ручной способ. Файлы, созданные этим способом, редактируются также только «вручную».
Параметрический способ
«Параметрический» способ предлагает пользователю создать новый файл столешницы по параметрам, определяемым в прототипе.
В справочнике Библиотеки прототипов в библиотеке Проектирование мебели (Shkaf) находятся прототипы Угловая столешница и Угловой карниз. На их основе надо создать файлы так, как описано ниже.
|
Вы также можете создать и свой прототип с иным набором параметров, но для этого необходимо сначала написать новую макропрограмму. Такой метод подходит самым опытным пользователям, владеющим навыками программирования. |
Чтобы создать новый файл углового покрытия, выполните следующие действия:
- 1. Запустите К3-Мебель. Не открывайте заказы. Если открылся реестр заказов или начальное окно, закройте его крестиком в правом верхнем углу окна.
- 2. Запустите команду Файлы/Открыть файл..., и откройте любой файл столешницы, созданной по тому же прототипу. Например, любой из файлов, уже добавленных по умолчанию в свойство ACover столешницы или карниза.
- 3. Угловое покрытие появится на экране. Выберите его, затем правой кнопкой мыши вызовите контекстное меню и запустите команду Параметры. Появится карточка:
- 4. Внесите в карточку те параметры, которые вам нужны. Нажмите ОК.
- 5. Сохраните получившуюся модель в новый файл, запустив команду Файлы/Сохранить файл как...
- 6. Добавьте новое угловое покрытие в свойство ACover столешницы или карниза.
Ручной способ
Рассмотрим процесс ручного добавления углового длинномера на примере столешницы. Для этого нужно предварительно ввести в справочник Сборочные единицы столешницу, если это ещё не было сделано. Затем:
- 1. Запустить К3-Мебель, создать Новый заказ —> Пустой заказ.
- 2. Вызвать команду построения столешницы. В контекстном меню указать Свободно. Ввести с клавиатуры координаты:
920,0,0, Enter,0,0,0, Enter. - 3. Вызвать меню редактирования длинномеров, указать ловушкой введенную столешницу (либо сначала указать столешницу, потом в контекстом меню выбрать команду редактирования). В контекстном меню выбрать Параметры.

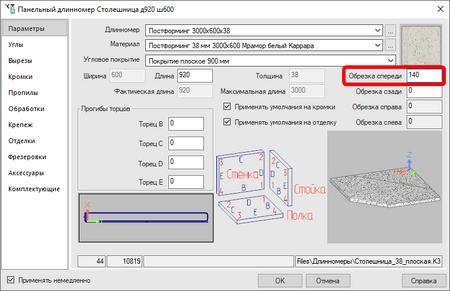

- 4. В карточке выбрать материал, из которого будем делать угловое покрытие, ввести значения Обрезки спереди — 140.

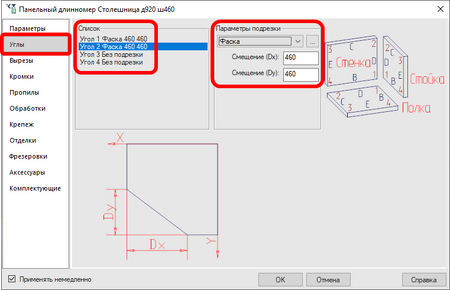

- 5. Переключитесь на вкладку Углы. Задайте подрезки углов 1 и 2 — Фаска со смещениями 460 мм. Закройте карточку, нажав ОК. Затем завершите команду редактирования столешницы кнопкой Esc.

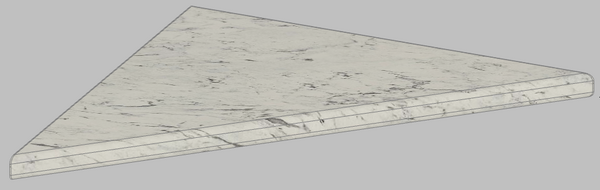

- 6. Получится столешница, показанная на рисунке.
Теперь построим вторую половину. Для этого надо:
- 1. Снова вызвать команду построения столешницы, в контекстном меню указать Свободно (скорее всего, этот режим уже будет активен после строительства первой половины).

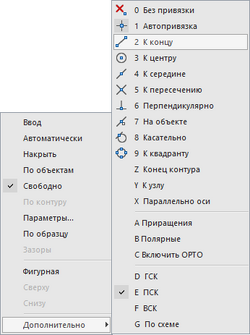

- 2. Вызовите список привязок, для чего нажмите на правую кнопку мыши (см. рис. 1). В меню выберите привязку К концу.
- 3. Ловушкой укажите на крайнюю левую точку (нижнюю) построенной столешницы.

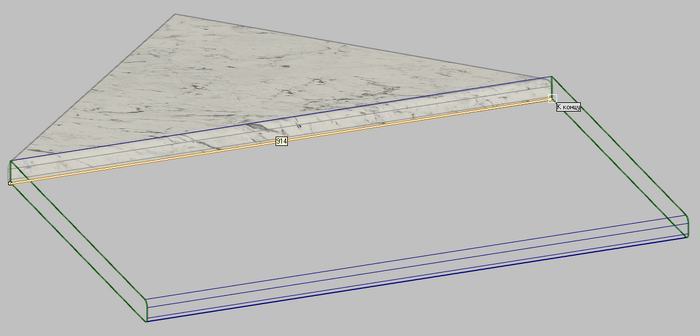

- 4. Затем снова выберите привязку К концу и введите крайнюю правую точку (нижнюю) построенной столешницы (см. рис. 1). После чего новый кусок появится на экране (рис. 2).
- 5. Вызовите меню редактирования длинномеров, укажите ловушкой новую столешницу. В контекстном меню выберите Параметры.

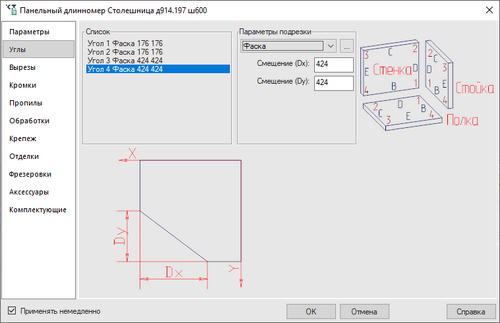

- 6. В карточке, в закладке Параметры выберите материал, из которого будем делать угловое покрытие (если он не указан). В закладке Углы задайте подрезки углов 1 и 2 — Фаска со смещениями 176 мм, а для углов 3 и 4 — Фаска со смещениями 424 мм (см. рис. 3). Закройте карточку, нажав ОК. Затем завершите команду редактирования столешницы кнопкой Esc. На экране вы увидите следующее (см. рис. 4).

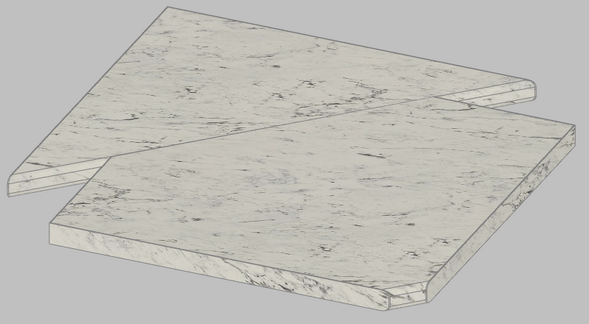

- 7. Теперь удлиним вторую столешницу с двух сторон, чтобы она точно состыковывалась с первой после подрезки. Вызовите меню редактирования длинномеров, укажите ловушкой вторую столешницу, затем в контекстном меню выберите ключ Удлинить слева (либо нажмите соответствующую пиктограмму. В окошке введите значение 176 (рис. 5). Потом точно так же удлините столешницу с правой стороны. Затем для завершения команды нажмите Esc. Результат на рис. 6.

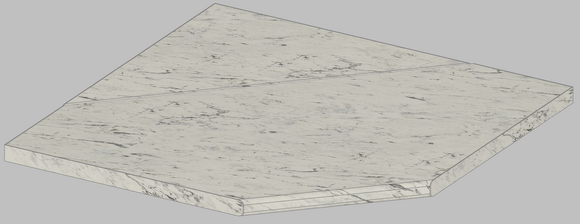

Теперь повернём эти столешницы на 45 градусов. Для этого:
- В основном меню выберите команду К3/Преобразования/Повернуть/Без дублирования. В контекстном меню выберите Все, затем Закончить.
- На запрос: Точка поворота введите с клавиатуры:
0,0,0. - На запрос: Угол поворота введите
45
Сохраним эту модель в файле и добавим её для работы в программе. Для этого:
- воспользуйтесь командой основного меню Файлы/Сохранить выбранное…, в контекстном меню выберите Все. Для файлов угловых покрытий обычно (по умолчанию) используется папка C:\ProgramData\GeoS\K3-Mebel PKM\8.0\Data\PKM\K3Files\Длинномеры. Имя файла придумайте сами.
- в Настройке зайдите в справочник Сборочные единицы. Там в таблице Сборочные единицы встаньте на нужный вам длинномер, в таблице Свойства встаньте на свойство ACover, затем перейдите в таблицу Множество значений и добавьте файл с вашей столешницей в список.
