В К3-Мебель панели изначально создаются уже с кромкой, задаваемой в умолчаниях на материалы. Изначально кромка накладывается только у полок и стоек и только на лицевой торец (торец Е), при условии, что в умолчаниях задан Материал лицевой кромки (узел Кромки). На всех остальных торцах накладывается черновая кромка, при условии, что в умолчаниях задан Материал черновой кромки. В системе реализовано несколько типов кромки, отличающиеся контурами сечений: прямоугольная, Т-образная и П-образная. Списки кромок определяются в справочнике Области применения в группах подстановки. Читайте об этом в документе К3-Справочники.

Вы можете изменить кромку у конкретной панели через закладку Кромка карточки параметров панели либо воспользовавшись специальными командами по кромкованию торцов панели, которые собраны в узле Конструирование/Кромка основного меню (о них см. ниже).

Работа с кромкой в карточке параметров панели[править | править код]

В закладке Кромки карточки Параметры мебельной панели вы можете добавлять кромки на торцы панели, вырезов и наростов. Закладка показана на рис. 1.

В левом окне находится список кромок панели. Он формируется при помощи кнопок Добавить и Удалить (см. ниже). Справа — соответствующие элементам списка параметры. В правом нижнем углу размещено изображение контура сечения выбранного типа кромки. Над ним — рисунок текстуры материала, выбранного для кромки. Под ним — размеры сечения, если оно прямоугольное, или во всех остальных случаях путь до файла *.К3 с контуром сечения.

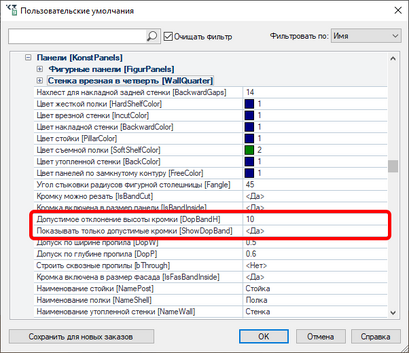

Галочка Только допустимые кромки оставляет для выбора только кромки определённой высоты: она не должна быть меньше толщины панели и больше, чем толщина панели плюс параметр Допустимое отклонение высоты кромки (см. рис. 2). Например, при толщине панели 16 мм и допустимом отклонении 10 мм будет предлагаться только кромка от 16 до 26 мм по ширине. Данный параметр (Только допустимые кромки) устанавливается в пользовательских умолчаниях, узле Конструктивные умолчания/Панели (см. рис. 2).

(1) Закладка Кромка
(2) Пользовательские умолчания

Для добавления новой кромки следует встать в левой части карточки на строчку списка Новая, затем определить в правой части карточки параметры будущей кромки и нажать кнопку Добавить. В списке, находящемся в левой части карточки, появится новая строчка с названием, связанным с вашим выбором в полях Привязка к контуру и Привязка к торцу контура:

Привязка к контуру — выбор контура для обработки кромкой. Им может быть главный контур (контур панели), контур выреза или нароста;
Привязка к торцу контура — выбор части контура для обработки кромкой. Им может быть торец панели, торец выреза или торец нароста.
I.png Для одного и того же контура или элемента контура нельзя задавать различные обработки кромкой. Например, если вы добавите еще одну кромку с названием Главный контур, он будет добавлен со знаком вопроса:
?Главный контур

При выходе из карточки система проигнорирует добавленный дубликат.

Два верхних поля правой части карточки заполняются системой теми значениями, которые вы задали в умолчаниях на кромку заказа. Вы можете изменить их, выбрав из выпадающих списков другой элемент. Списки материалов определяются соответствующей областью применения в Справочниках. Читайте об этом в документе К3-Справочники.

Группа параметров «Способ построения кромки»[править | править код]

В блок Способ построения кромки включены следующие параметры:

  • Включена в размеры панели — галочка перед этим параметром включает режим построения, при котором кромка включается в заявленный размер панели. То есть, при длине панели 600 мм и толщине кромки 0,5 мм, длина полотна панели будет равна 599 мм (600 — 2 х 0,5). Если галочка не проставлена, то 600 мм будет длина полотна панели, а длина всей панели целиком будет равна 601 мм (600 + 2 х 0,5).
  • Лицевая кромка — возможность присвоить кромке статус лицевой и использовать это ее свойство при мультиредактировании;
  • Кромку можно резать — годится или нет данный тип кромки для торцов с торцевыми обработками, а также панелей с несквозными вырезами. Если можно резать, то годится, если нельзя — не годится.
Параметры группы Размер кромки (информационные) — показывают длину текущей кромки и наличие у нее криволинейных участков.
Полотно панели

Работа с кромкой через команды К3-Мебель[править | править код]

Вы можете изменить кромку через специальные команды узла Конструирование/Кромка основного меню

Команда основного меню Конструирование/Кромка/Назначить на торец позволяет назначить или отменить кромку на указанных вами торцах панелей.

После запуска команды заполните карточку (рис. 3). Параметры карточки соответствуют аналогичным в закладке Кромки карточки параметров. Затем нажмите ОК и укажите нужные торцы.

Указывать торцы можно в одном их двух режимов (ключей контекстного меню команды): либо сразу указать торец, либо предварительно выбрать панель, затем на ней указать торцы.

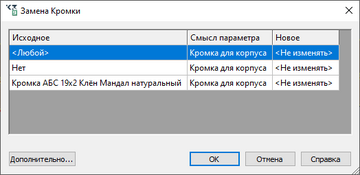

Команды основного меню Конструирование/Кромка/Показать и Конструирование/Кромка/Скрыть включают и соответственно выключают изображение кромки на панелях. Команда Конструирование/Кромка/Замена позволяет заменить существующие кромки. После вызова команды нужно указать изделие. Затем на экране появляется карточка, такая же, как при выполнении команды Конструирование/Замена (рис. 4). Здесь вы можете заменить как все кромки на нужные, указав новую кромку в правой части карточки напротив слова <Любой> — так и задать замену для конкретной кромки, указав, на что её заменять, справа от его названия. Обратите внимание: кромки корпуса и фасада меняются отдельно: в среднем столбце вы можете видеть, к чему относится та или иная кромка.

Кнопка Дополнительно открывает больше возможностей замены кромок. Появляется карточка, схожая с той, что открывается при назначении кромок (рис. 5). Сначала в её верхней части выберите тип заменяемой кромки. Затем определите параметры новой кромки (они соответствуют аналогичным в закладке Кромки карточки параметров). Далее включите один из режимов выбора. Если выбран режим Все, то программа найдет все кромки указанного типа и заменит их автоматически. Если выбран режим По выбору, вам придется указать кромки, которые хотите заменить.

Под полем Материал, в нижней части карточки, вы можете указать дополнительные параметры новой кромки: Включена в размеры панели, Лицевая кромка и Кромку можно резать. Их описание см. выше. Обратите внимание: если галочка у поля убрана, новая кромка не будет обладать указанным свойством, если проставлена — будет. Если же в этом поле стоит квадратик, то новая кромка возьмёт это свойство у старой.

(3)





(4)
(5)

См. также[править | править код]
