Команда основного меню Конструирование/Замена (пиктограмма Sxangxo.png) позволяет изменить однотипные параметры у нескольких объектов сразу.

После запуска команды на экране появляется карточка, в которой пользователь выбирает, что именно он хочет заменить:

Материал панелей;
Кромка;
Материал фасада двери;
Материал фасада ящика;
Вставка в фасад;
Материал дна ящика;
Материал створки;

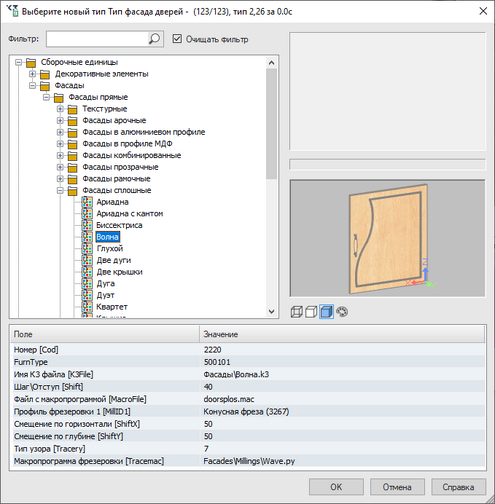

Тип фасада двери;
Тип фасада ящика;
Конструкция ящика;
Ручки;
Петли;
Опоры.

После выбора объекта для замены укажите изделия, у которых будет эта замена выполнена — одно или несколько. Указывать можно любые изделия — как с текущим каркасом, так и с собранным; как индивидуальные изделия, так и созданные по прототипу.

Pluso.png Если изделие недоступно для выбора — вероятнее всего, у него нет объектов замены. Например, если выбрана замена дверной ручки, то не будут выбираться изделия без распашных дверей, и так далее.

После указания всех нужных изделий нажмите Enter. На экране появится карточка замены. Если щёлкнуть мышью по строке, кроме строки <Любой>, то заменяемые объекты подсветятся в сцене.

Замена материала фасадов дверей

Здесь вы можете заменить как все материалы или комплектующие на нужные, указав новый материал/комплектующее в правой части карточки напротив слова <Любой> — так и задать замену для конкретного материала/комплектующего, указав, на что его заменять, справа от его названия.

Галочка Подбирать цвет кромок позволяет:

  • для индивидуального нестандартного изделия происходит поиск кромки того же типа, что уже установлена, с текстурой, соответствующей новому материалу. Если материалу назначено свойство «Приоритетный цвет кромки» (BandColor), то устанавливается кромка указанного приоритетного цвета;
  • для стандартных изделий, созданных по прототипу, подбор кромки происходит следующим образом. При замене материала панелей подбирается кромка из параметра прототипа, у которого установлен смысл «Кромка для панелей корпуса», а при замене материалов фасадов или фасадов ящиков подбирается кромка из параметра прототипа со смыслом «Кромка для панелей фасада».

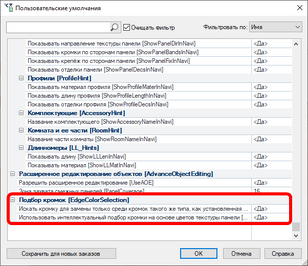

Если приоритетный цвет кромки не назначен, кромка будет подбираться исходя из своих параметров. В пользовательских умолчаниях есть два отдельных параметра для подбора цвета кромок при замене панелей:

Пользовательские умолчания
Типы текстур
  • Искать кромку для замены только среди кромок такого же типа, как установленная — если Да, то кромка будет подбираться только среди кромок, кому в Справочниках приписан тот же Тип кромки (свойство BandType). Если Нет, то кромка подбирается по физическим параметрам. Это такие свойства кромки, как высота, толщина, признак гибкости, можно/нельзя подрезать, k3-файл контура кромки;
  • Использовать интеллектуальный подбор кромки на основе цветов текстуры панели — если Нет, то цвет подбирается только по номеру текстуры из Библиотеки текстур. Если Да, то учитывается реальный оттенок текстуры, вне зависимости от номера.

При замене материала панелей ниже появляется меню с выбором, какие именно типы панелей подлежат замене (см. рисунок)

При замене кромки в карточке замены появляется ещё один столбец — Смысл параметра, где вы можете выбрать, меняется ли кромка на корпусе или на фасаде; а также ещё одна кнопка — Дополнительно. О ней читайте в разделе о кромках.

После нажатия ОК замена происходит.
