Параметры ящиков

Материал из К3-Мебель.
К3-Мебель | Проектирование мебели | Ящики | Установка | Параметры | Редактирование | Выдвижение | Удаление

Эта глава — о ящиках начиная с версии 8.1. О параметрах ящиков в более старых версиях программы см: Параметры группы ящиков (8.0) и прочие возможности

При нажатии на пиктограмму Kest param.png в карточке параметров секции ящиков открывается карточка редактирования прототипа — одного из ящиков секции.

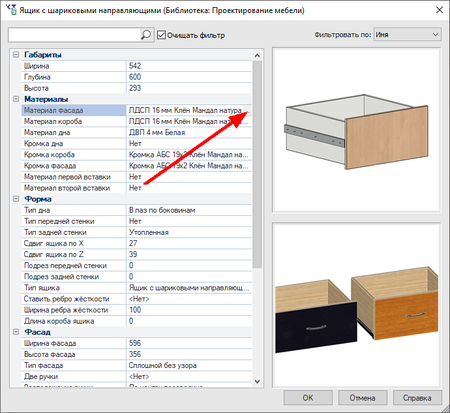

После того, как вы встали курсором на один из параметров, в правом нижнем углу появляется картинка, поясняющая этот параметр:

Параметры сборного ящика
Параметры ящика Боярд

Габариты ящика[править | править код]

  • Ширина ящика, высота ящика, глубина установки фасада — габариты коробки ящика (но не фасада). Измеряется относительно дальнего нижнего правого угла ящика (по умолчанию ближайшего к нулевой точке ЛСК шкафа). Заданное значение высоты — максимальное, выше которого ящик не изменится.
I.png Эти параметры работают «в связке» с параметрами сдвига (см. ниже). Например, если вам нужен узкий ящик по центру широкой ниши, надо менять и ширину, и сдвиг.

Следует понимать, что глубина установки фасада, она же глубина ниши может не соответствовать глубине ящика. Глубина ящика зависит от длины направляющих ящика, которая является дискретной, то есть, может принимать лишь значения, определённые в К3-Справочниках (см. соответствующую инструкцию). При создании ящика берутся направляющие с максимальной длиной, меньшей, чем глубина ниши.

Материалы ящика[править | править код]

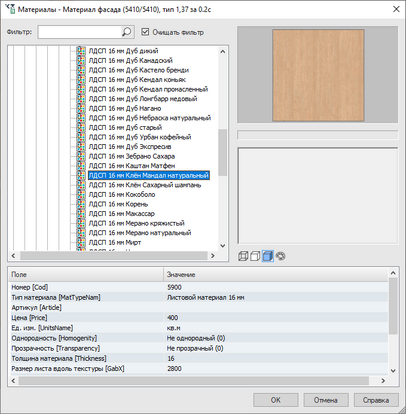

  • Материалы панелей, фасада, дна — материалы, из которых будет изготавливаться, соответственно, каркас ящика, его фасад и дно. Чтобы выбрать материал, нужно левой кнопкой мыши указать соответствующий пункт, затем нажать на появившуюся кнопку с многоточием (см. рис. 1), и затем из появившейся карточки (рис. 2) выбрать материал и нажать ОК.
(1)
(2)
  • Тип кромки корпуса, тип кромки фасада — например, Кромка АБС 40х0.5 Белая. Тип кромки определяет материал кромки, толщину и цвет. Выбираются из вызываемой карточки, так же, как описано выше.
  • Материал первой/второй вставки — материал, из которого изготавливается первая (вторая) вставка фасада. Выбирается из вызываемой карточки. Данный параметр применяется для фасадов со вставками, которые у ящиков встречаются редко.

Форма ящика[править | править код]

  • Сдвиг ящика по X — общий сдвиг ящика по ширине от угла фасада (положительный — влево относительно наблюдателя). Фасад ящика остаётся на месте.
  • Сдвиг ящика по Z — общий сдвиг ящика по высоте от угла фасада (положительный — вверх). Фасад ящика остаётся на месте.

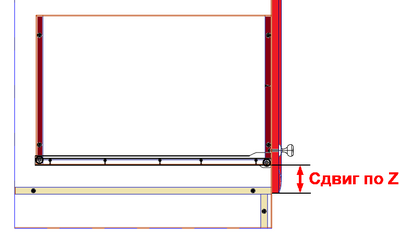

Сдвиг по Z для накладного ящика

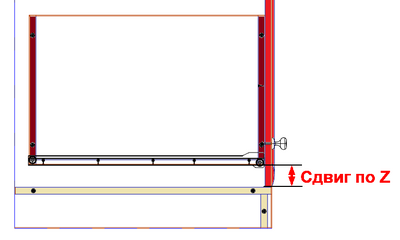

Сдвиг по Z для утопленного ящика

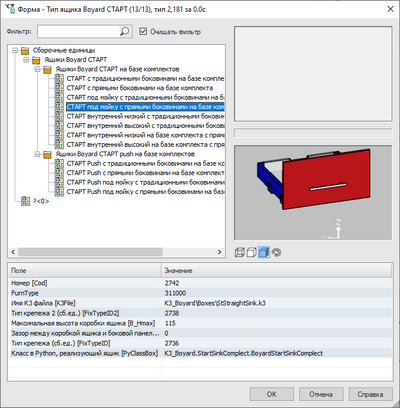

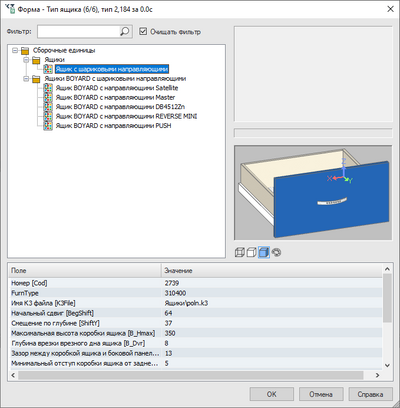

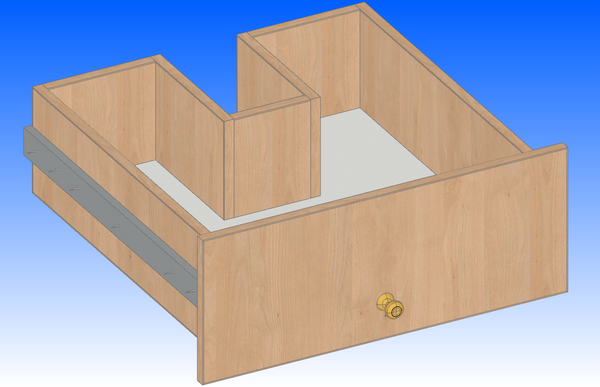

  • Тип ящика — тип конструкции ящика. При редактировании через параметры он выбирается из отдельной карточки. В главе об установке секции ящиков показаны примеры разных типов.
Типы сборных ящиков
Типы ящиков Boyard

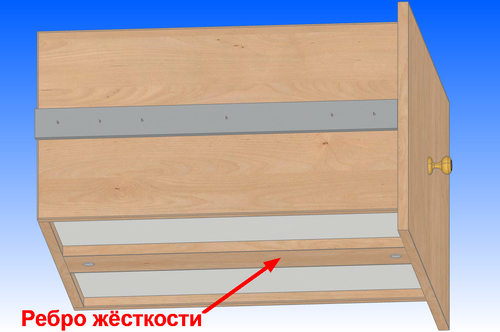

  • Тип дна — утопленное, накладное или врезное (аналогично задним стенкам). Выбирается из выпадающего списка.

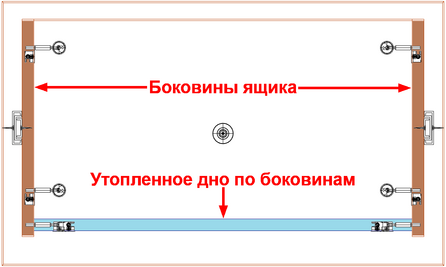

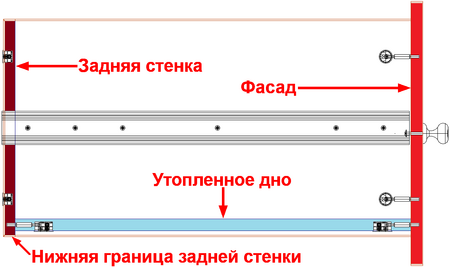

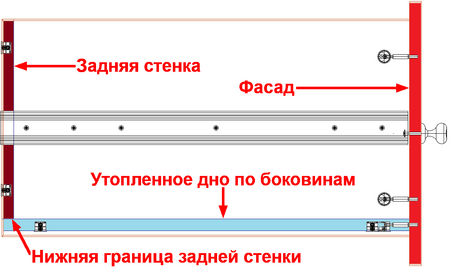

Утопленное дно

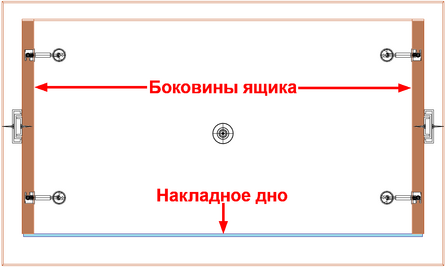

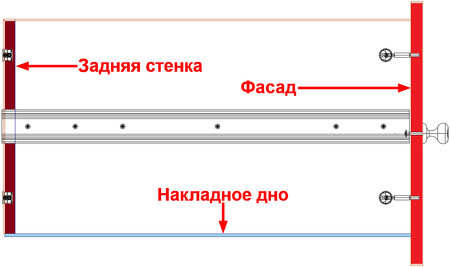

Накладное дно

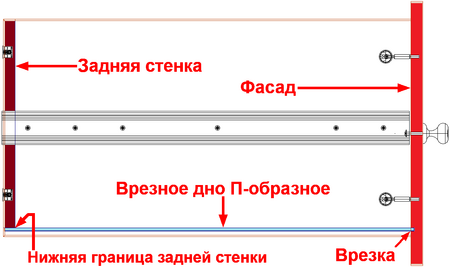

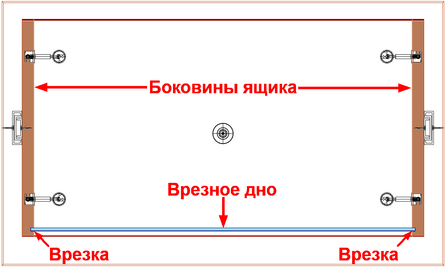

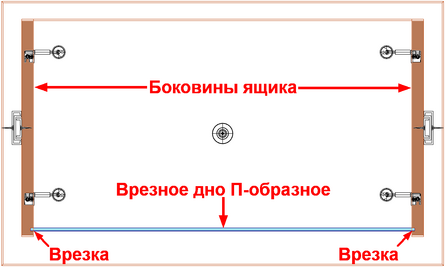

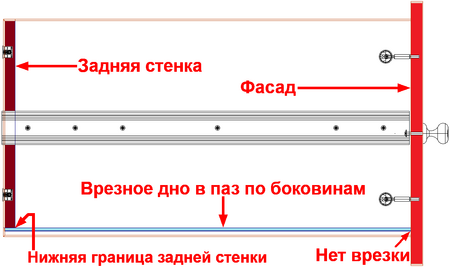

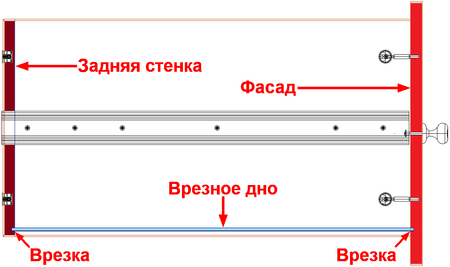

Врезное дно
  • Отступ — расстояние между дном ящика и нижней точкой боковины. Используется только для типа дна Врезное.

Фасад ящика[править | править код]

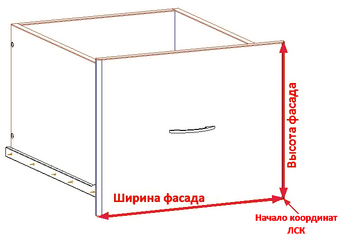

  • Ширина фасада и Высота фасада считаются относительно начала координат ЛСК панели (рис. 4).

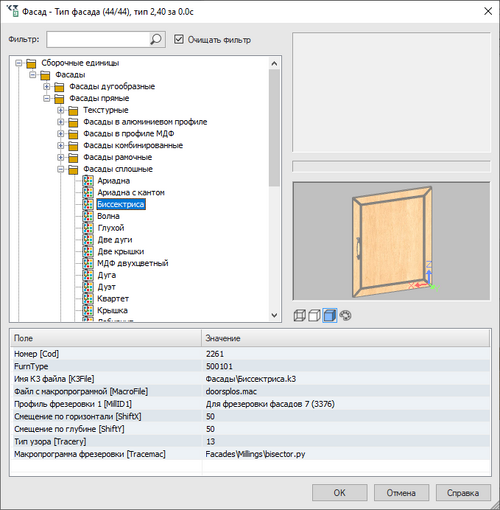

  • Рисунок фасада ящика — выбирается из вызываемой карточки.
Pluso.png Подробнее о фасадах см. соответствующую главу.

Обратите внимание, что для ящиков, относящихся к типам Внутренний..., фасад не строится, несмотря на задаваемые параметры.

  • Две ручки — переключатель: Да — две ручки, Нет — одна.
  • Расположение ручки — возможные варианты: сверху, снизу, по центру, свободное.

При свободном расположении координаты установки ручки определяются через три параметра: Сдвиг ручки от правого края, высота и угол установки ручки. Эти параметры расположены в нижней части карточки.

  • Сдвиг ручки от правого края фасада (задаётся для всех случаев, кроме расположения ручки По центру).
  • Высота установки ручки от нижнего края фасада
  • Угол установки ручки относительно точки её установки:
Сдвиг ручки
Высота и угол установки ручки

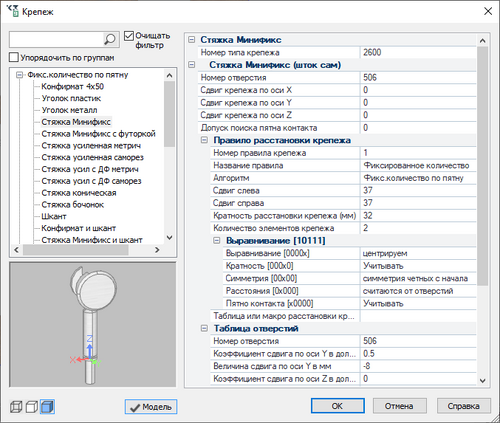

Фурнитура[править | править код]

  • Тип ручки — «капли», «кнопки», «ракушки», «рейлинги», «скобы», ручки для стекла накладные. Выбирается из вызываемой карточки:
Фурнитура — Тип ручки
«Капля»
«Кнопка»
«Ракушка»
«Рейлинг»
«Скоба»
«Ручка для стекла»

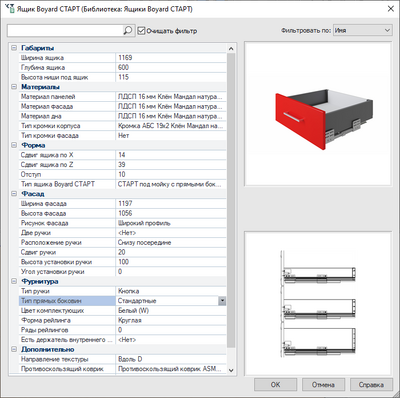

Для ящиков конструктора Боярд СТАРТ доступны следующие параметры:

  • Тип прямых боковин — выбирается из выпадающего списка. Для традиционных боковин пункт неактуален.
  • Цвет комплектующих;
  • Форма рейлинга — выбирается из выпадающего списка: Круглая или Прямоугольная.
  • Ряды рейлингов — введите количество от 0 до 5. Если для этого имеется место, рейлинги будут построены над коробкой.
  • Есть держатель внутреннего ящикаДа или Нет.
Формы боковин
Формы рейлингов
Количество рейлингов

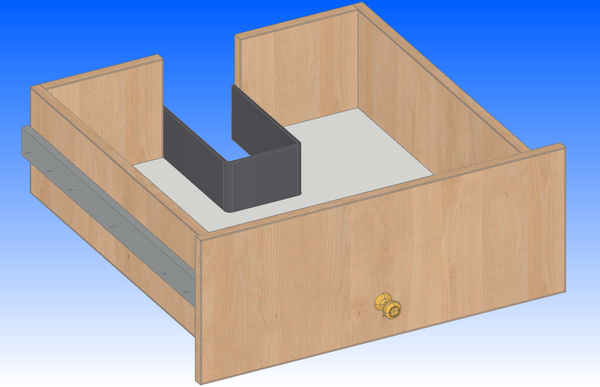

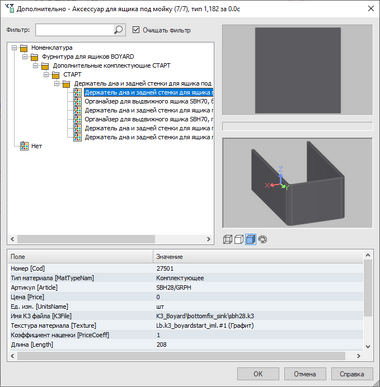

Держатель внутреннего ящика

Дополнительные параметры[править | править код]

  • Прогиб фасада — определяет кривизну фасада ящика (рис. 3);

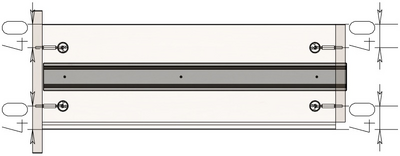

  • Направление текстуры — для неоднотонных текстур, переключатель: Вдоль B, Вдоль D или Игнорируется (рис. 4). Буквы B и D соответствуют названиям торцов.
  • Противоскользящий коврик (для ящиков Боярд СТАРТ) — выбрать из отдельной карточки или указать в ней Нет.
(3) Прогиб фасада
(4) Направление текстуры
