Эта глава — о ящиках начиная с версии 8.1. Об установке ящиков в более старых версиях программы см: Установка группы ящиков (8.0)

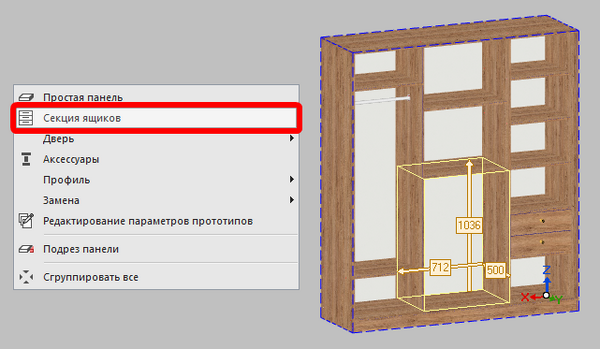

В программе К3-Мебель есть возможность установить в нишу ящик или группу из нескольких ящиков. Делается это по команде Конструирование/Секция ящиков. В меню мебельных изделий она запускается по команде Секция ящиков. Также её можно запустить через пиктограмму Kestaro.png.

После запуска команды программа предлагает указать нишу, в которую будут поставлены ящики. Задайте нишу щелчком левой кнопки мыши.

Выбор ниши

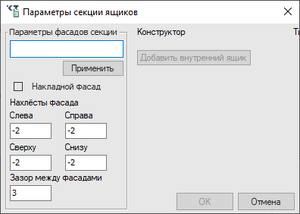

После указания ниши откроется карточка параметров секции ящиков. Сначала она будет показана пользователю лишь частично (рис. 1). Здесь нужно определиться с количеством ящиков и их пропорциями. В К3-Мебель 8.1 есть возможности построить секцию как с одинаковыми по размеру ящиками, так и сделать их разными по высоте.

Обратите внимание на верхнее окошко слева, под надписью Параметры фасадов секции. Здесь вам нужно задать одно или несколько чисел. В зависимости от вашей задумки:

  • если вы хотите сделать группу из ящиков одинаковых по высоте — введите одно число, соответствующее количеству ящиков: от 1 до 20 (максимально возможное число ящиков в группе);
  • если вы хотите сделать группу из ящиков разных по высоте — то тут уже не значение, а количество чисел будет соответствовать количеству ящиков. Сами числа вводятся разделёнными двоеточием (как на рис. 2 слева). В зависимости от задумки, эти числа могут означать:
    • пропорции высот фасадов. В этом случае введите числа от 1 до 9. Например, 1:1:2 (рис. 2) — это группа из трёх ящиков, у которой верхний ящик имеет высоту фасада в два раза бóльшую, чем у среднего или у нижнего. 3:2 — это группа из двух ящиков, в которой нижний ящик в полтора раза выше верхнего;
    • собственно высота в мм. Если пропорции в ящиков не устанавливаются числами от 1 до 9, то лучше сразу ввести высоты фасадов. Например, 150:170:200 — это группа из трёх ящиков с высотой нижнего фасада в 150 мм, среднего — 170 мм, верхнего — 200 мм. Таким образом можно также построить группу ящиков, если по вашей задумке она не должна строиться на всю выбранную секцию;
    • возможен и комбинированный вариант: когда для одних ящиков указывается высота, для других — пропорции. Например, если вы напишете 300:2:1 — это будет означать, что нижний ящик будет иметь фасад 300 мм, а два оставшихся «поделят» оставшееся пространство так, чтобы верхний был в два раза ниже среднего. В этом случае действует то же правило: однозначные числа означают пропорции, «крупные» — размер. Для каждого типа ящиков может быть минимально допустимый размер.

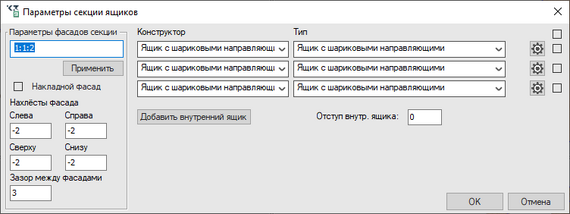

После задания числа и размера/пропорций фасадов, обязательно нажмите кнопку Применить. После этого вы увидите карточку целиком, как показано на рис. 2.

(1)
(2)

Ниже кнопки Применить вы видите пункт Накладной фасад. Здесь нужно определить тип ящика относительно расположения в нише. Ящики в К3-Мебель могут быть накладными или утопленными — то же самое вы могли видеть у задних стенок. Разница представлена на рисунках 3 и 4:

(3) Накладной ящик
(4) Утопленный ящик

Если вы устанавливаете накладные ящики, поставьте галочку в пункте Накладной фасад. Если вы устанавливаете утопленные ящики, галочку ставить не надо.

Ниже задайте размеры Нахлёстов со всех сторон — то есть, изменения размера фасада относительно ниши (рис. 5). У накладных ящиков (рис. 6) размер фасадов больше, чем габариты ниши, значения будут положительными. У утопленных (рис. 7), соответственно, размеры фасадов немного меньше, чем габариты ниши, чтобы ящик мог легко выдвигаться. Значения для нахлёстов вводятся отрицательные.

Для накладного ящика значение будет положительным (рис. 6), для утопленного — отрицательным (рис. 7).
(5) Нахлёсты

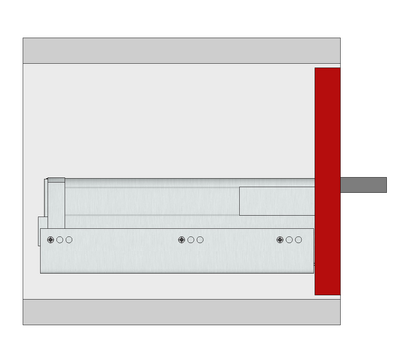

(6) Накладной ящик, вид сверху

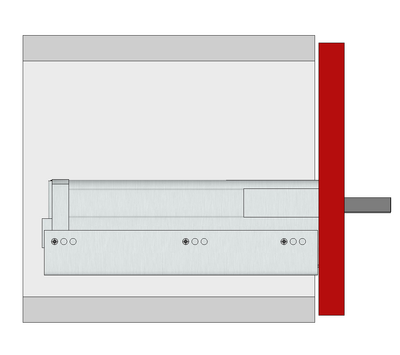

(7) Утопленный ящик, вид сверху

В правой части карточки задаются основные свойства секции ящиков. Напомним, правая часть оказывается доступной после того, как в левой части вы задали количество и пропорции высот ящиков (или сами высоты) и нажали кнопку Применить. После этого в правой части появляется столько строк, сколько ящиков задано в левой части. Строки расположены так же, как в шкафу расположены ящики.

Pluso.png Чтобы задать иное количество ящиков или поменять пропорции высот их фасадов, в левой части карточки в верхнем поле задайте иное количество или пропорции и снова нажмите Применить.

В поле Конструктор выберите алгоритм построения ящика. Каждый алгоритм строит отпределённые типы ящиков, указанные в нём типы ящиков. Каждый Конструктор — это отдельный прототип. Список конструкторов отдельно вынесен в справочник Сборочные единицы.

В поле Тип из выпадающего списка выберите тип конструкции ящика. На рисунках ниже приведены примеры некоторых типов. Если вы хотите, чтобы будущее редактирование параметров применилось не для одного, а для всех выбранных ящиков, предварительно проставьте галочки у нужных ящиков справа от пиктограммы Kest param.png.

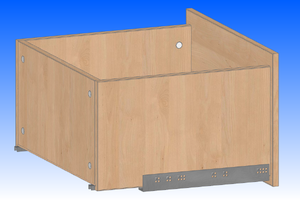

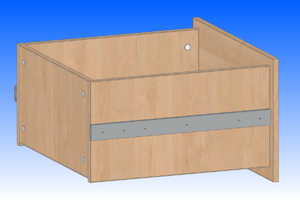

Столярный 1

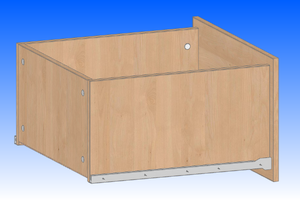

Столярный 2
Метабокс/MultiTech

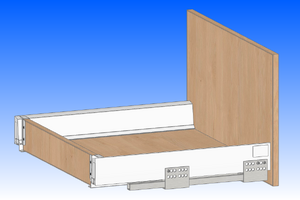

Метабокс с планкой

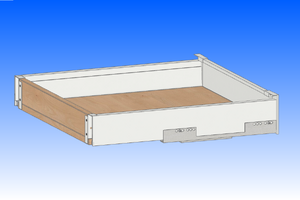

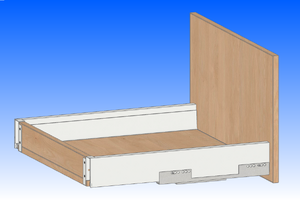

Полное выдвижение
Tandembox

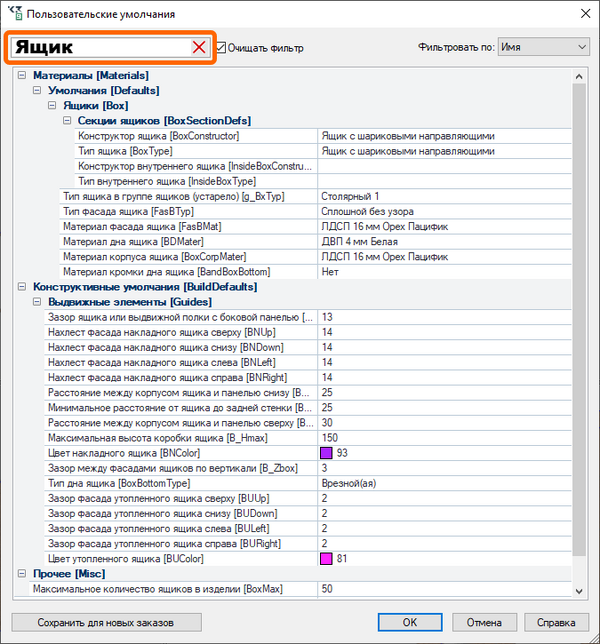

По умолчанию ящики создаются с теми параметрами, которые заданы в Пользовательских умолчаниях:

Пользовательские умолчания

Однако вы можете изменить параметры ящиков, нажав в карточке на пиктограмму Kest param.png. Для редактирования параметров сразу у нескольких ящиков одновременно также можно проставить галочки справа от пиктограммы.

Подробное описание карточки и её параметров вынесено в отдельную главу Параметры ящиков.

По завершении редактирования закройте карточку кнопкой ОК. Секция ящиков будет создана.

Внутренний ящик[править | править код]

Некоторые конструкции ящиков допускают возможность создать «ящик в ящике». В К3-Мебель для этого имеется кнопка Добавить внутренний ящик.

После нажатия кнопки карточка снова поменяет свой вид (рис. 8). В ней с помощью пиктограммы Kest param.png можно точно так же выбрать тип ящика и поменять параметры внутреннего ящика. Рядом появляется также дополнительная пиктограмма Kest forigi.png, с помощью которой внутренний ящик можно удалить.

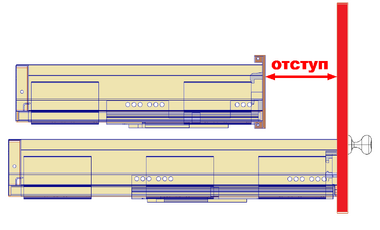

Перед созданием советуем задать отступ. Однако его можно будет отредактировать и уже у созданных внутренних ящиков. Параметр Отступ задаёт глубину установки внутреннего ящика (без учёта передней стенки) относительно переднего края выбранной ниши (рис. 9).

(8)
(9)

По умолчанию внутренний ящик ставится в самый нижний из тех ящиков, в котором он может уместиться. Если таких ящиков в секции нет, внутренний ящик ставится в самом нижнем ящике. При этом появляется предупреждающее сообщение:

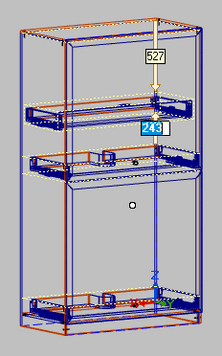

После добавления внутреннего ящика его можно переместить в другую секцию, нажав на кнопку Передвинуть. После чего карточка параметров секции ящиков временно закроется, а программа предложит указать ящик в видовом окне. Рекомендуем это делать на каркасном отображении (рис. 10). После выбора ящика укажите для него новое место. Возможные области и сам перемещаемый шкаф установки подсветятся жёлтым пунктиром (рис. 11), который будет заметен и на полутоновом отображении (рис. 12). Шкаф можно перемещать только в данных отмеченных пределах.

(10)
(11)
(12)

Выберите место размещения ящика щелчком левой кнопки мыши, после чего снова откроется карточка параметров секции ящиков.
