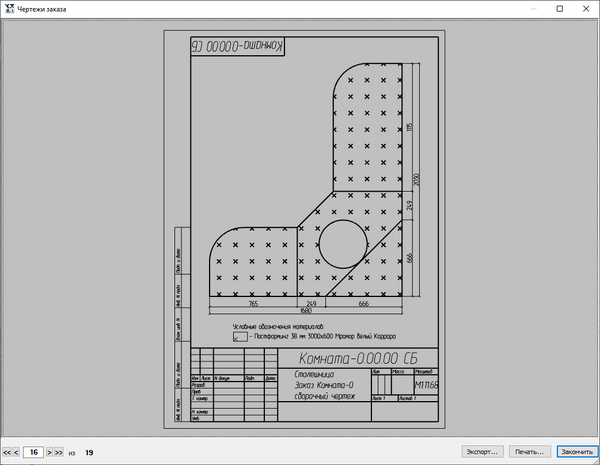

Чертежи открываются в специальном окне для просмотра чертежей. Для этого в реестре отчётов проставьте галочки возле нужных чертежей и нажмите кнопку Просмотр.

Просмотр чертежей

В программе вы можете :

  • перемещать изображение в любом направлении. Для этого «захватите» курсором мыши чертеж и перетаскивайте его вместе с курсором;
  • динамически масштабировать изображение. Для этого наведите курсор на интересующий вас фрагмент чертежа и вращайте колесико мышки на себя или от себя, в зависимости оттого, что вы хотите: увеличить или уменьшить изображение;
  • вписать изображение в габариты окна просмотра. Для этого дважды щелкните левой кнопкой мыши на чертеже.

Экспорт[править | править код]

При помощи кнопки Экспорт вы можете сохранить чертеж в одном из предлагаемых системой форматов: wmf, bmp, gif, pdf и т.д. Для этого в карточке Экспорт чертежей (см. рис. 1) в поле Формат экспорта выберите нужный формат. Затем, в случае необходимости, расставьте галочки: какие чертежи печатать, какие нет (рис. 1). Параметры экспорта вы можете задать при помощи кнопки Параметры. Откроется карточка (рис. 2). Внесите все необходимые настройки и нажмите ОК. Затем не забудьте нажать кнопку Экспортировать в карточке экспорта.

(1) Карточка экспорта чертежей
(2) Пример карточки параметров экспорта в формат *.jpg
Pluso.png Создаваемый при экспорте файл *.pdf может быть многостраничным. Например, в окне просмотра у вас десять чертежей панелей. Если в клетке (k3) Многостраничный проставлена галочка, то при экспорте чертежей вы получите один файл *.pdf , каждая страница которого будет одним из экспортируемых чертежей. Такая возможность удобна при отправке заказчикам документов по электронной почте.

Печать[править | править код]

Если чертежи не требуют доработки, их можно распечатать, нажав кнопку Печать... в окне просмотров чертежей. На экране появится окно предварительного просмотра печати (рис. 3).

Pluso.png Если вам нужно напечатать не весь чертёж, а только его часть, прежде чем вызывать карточку печати, в окне просмотра выведите на экран нужную часть. Делается это так же, как в видовых окнах, при помощи мыши. Кроме того, вы можете изменить и размер экрана — как обычного окна Windows. Пример см. на рис. 4.
(3)
(4)

В заголовке окна отображается информация о принтере, на который будет выводиться печать: название принтера, ориентация бумаги (портрет или ландшафт) и качество печати. Если вы желаете печатать на другом принтере или изменить ориентацию бумаги, разрешение принтера или прочие параметры печати, то нажмите кнопку Принтер… и сделайте свой выбор.

В левой части окна находится область печати. Здесь вы можете посмотреть, как будут выглядеть печатные страницы с учетом всех ваших настроек, если включен элемент Просмотр. Для перехода с одной печатной страницы отчета на другую используйте кнопки слева и справа от поля навигации в нижней части окна.

Там же можно выбрать диапазон страниц для печати:

Режим Назначение
Все Печатать все страницы отчета. При выборе данного режима у всех страниц в поле Печатать автоматически ставятся галочки.
Индивидуально Печатать только те страницы, для которых в поле Печатать поставлена вами галочка.
Никакой Не печатать ни одной страницы отчета. При выборе данного режима у всех страниц в поле Печатать галочки убираются.
По текущий Печатать страницы с первой по текущую, то есть открытую в данный момент.
С текущего Печатать все страницы с текущей по последнюю.
Текущий Печатать только одну страницу, открытую в данный момент.
Кроме текущего Печатать все страницы, кроме текущей.
Одностраничные Печатать только те страницы, которые убираются в заданном масштабе на одной странице.
Выборочно Печатать только те страницы, напротив которых в окне Выбор стоит Да. Окно Выбор появляется после нажатия строчки Выборочно.

В правой части окна предварительного просмотра печати находятся элементы управления, позволяющие изменять параметры печати.

Если вы включите элемент Видимая часть видеопорта, то будет печататься не все изображение модели, а лишь часть, видимая в текущем видовом окне (см. также примечание выше).

Ниже вы можете выбрать ориентацию страницы: книжная или альбомная.

Группа параметров Поля задаёт отступы от краев печатной страницы в миллиметрах. С помощью значения элементов Слева, Справа, Сверху, Снизу вы можете точно разместить рисунок на бумаге, например, чтобы впечатать рисунок в ранее напечатанный документ. Каждый принтер имеет физические отступы печатной страницы, определяемые конструктивными особенностями конкретного принтера (непечатная зона). Если вы задали отступы меньше, чем позволяет принтер, то система корректирует введенное значение при переключении на другое поле.

С помощью группы параметров Выравнивание вы можете точно разместить чертеж на странице.

Группа элементов управления Масштабирование задаёт масштаб чертежа. По умолчанию включен режим Вписать, при котором для каждой страницы будет автоматически вычислен свой масштаб так, чтобы чертеж полностью убрался на заданный формат бумаги с учетом полей. Если режим Вписать выключен, то можно задать одинаковый масштаб для всех страниц, поставив галочку в поле Единый масштаб. Система автоматически вычислит единый масштаб, при котором все чертежи будут полностью убираться на заданный формат бумаги. Если выключены оба режима, описанные выше, то в оставшемся не погашенном поле можно задать любой масштаб. Но в данном случае система не отвечает за то, что чертеж будет вписан в заданный формат.

Группа элементов Линии управляет выводом линий.

В поле Толщина линий устанавливается толщина линий для тех объектов, у которых она равна нулю. Остальные объекты будут напечатаны каждый со своей заданной толщиной. Толщина может быть указана в наиболее удобных для вас единицах. Используются следующие единицы измерения: 1 дюйм = 2.54 см = 25.4 мм = 72 пункта = 1440 твипсов.
Если включен параметр Все линии чёрным цветом, то все объекты рисуются черным цветом. Этот режим бывает полезен при печати на монохромные принтеры, так как они пытаются отобразить нечерные линии линией меньшей интенсивности, вследствие чего чертеж получается нечетким, размытым. Параметр Заменить белый цвет определяет необходимость заменить белые линии изображения на светло-серые. Иначе на белой бумаге такие линии окажутся невидимыми.

Группа параметров Рамка задаёт возможность вывода дополнительных ограничивающих рамок, не являющихся собственно частью чертежа. Если кнопка Вокруг страницы включена, то выводится рамка по периметру страницы. Параметр Вокруг чертежа выводит рамку непосредственно вокруг изображения. Эта рамка никогда не выходит за пределы предыдущей. В поле Отступ рамки задается величина отступа рамки от изображения. Этот параметр можно подобрать так, чтобы все надписи рисунка не выходили за его рамку.

Если убрать галочку Просмотр, то в левой части чертёж не будет демонстрироваться.

Pluso.png Для того, чтобы увидеть, как повлияло изменение настроек на изображение чертежа, нажмите на клавиатуре кнопку Tab.

Задав все параметры печати, нажмите кнопку ОК.

Редактирование[править | править код]

Отредактировать созданный чертёж можно, встав на него в реестре отчётов и нажав кнопку Редактировать. Есть два пути редактирования чертежа: в рабочем окне К3-Мебель или во внешнем редакторе. Выбирается путь редактирования в нижней части реестра отчётов:

Выбор пути редактирования чертежа

1. При выборе варианта К3-Мебель проект будет закрыт, и вместо него откроется файл с чертежом. То же самое можно сделать вне реестра отчётов, при помощи команды основного меню Файлы/Открыть файл и найдя файл с чертежом в папке.

Для редактирования воспользуйтесь командами узла К3. Здесь вы найдете команды создания и редактирования размеров, текста, штриховки и т.д. Более подробно об этом можно прочитать в документации по Геометрическому редактору К3.

2. Можно отредактировать чертёж, не закрывая файл с проектом. Для этого в нижней части реестра отчётов выберите вариант Внешний редактор К3, затем в верхней части нажмите Редактировать. В этом случае будет открыто отдельное окно геометрического с чертежом. Для редактирования воспользуйтесь командами узла основного меню Объекты либо командами вспомогательного меню.

Внешний редактор
