Схема сборки — чертёж-инструкция по сборке мебельного изделия. Представляет собой виртуальный разбор изделия и отдельных сборочных единиц на компоненты. Содержит изображение всех деталей, сборочных единиц, фурнитуры и элементов крепежа, входящих в собираемое изделие либо в сборочную единицу.

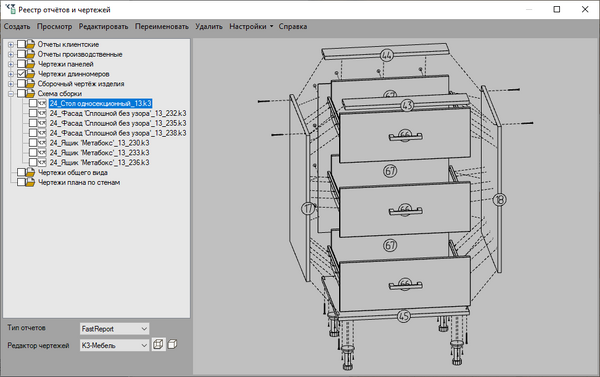

Схема сборки изделия

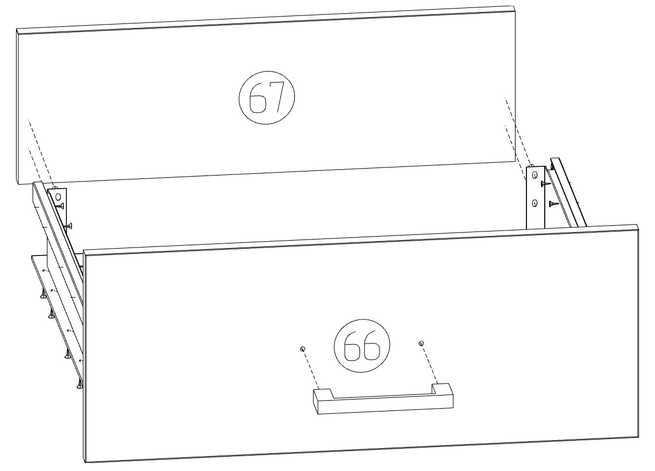

Схема сборки ящика

После запуска команды построения чертежа укажите в видовом окне мебельные изделия, одно или несколько, и нажмите Enter. Для каждого изделия будет построен свой чертёж. Если в изделии присутствуют сборочные единицы (ящики, двери, фасады и пр.), то на чертеже схемы сборки изделия они останутся собранными. Но одновременно с этим будут построены отдельные чертежи — схемы сборки каждой сборочной единицы.

Для одного изделия создано 9 чертежей
Eksklamacia.png Перед созданием чертежа не забудьте в сцене показать крепёж панелей и проставить сверловку
Крепёж двух панелей

На схеме изделие или сборочная единица показаны в разобранном состоянии: каждая деталь изображена не прикреплённой к другим. Относительное расположение деталей соответствует тому, где они находятся в изделии. Для мебельных элементов указаны номера.

Детали крепежа панелей также показаны отдельно, вне отверстий сверловки. От них к местам крепления ведут пунктирные линии. Если крепёж соединяет между собой две панели, пунктирными линиями соединяются детали крепежа и места крепежа на обеих панелях.
