Для соединения длинномеров воспользуйтесь командой контекстного меню длинномера Соединение длинномеров или через основное меню: Расстановка/Длинномеры/Соединить

Команда соединяет прямолинейные одноименные длинномеры, основания которых лежат в параллельных плоскостях. После запуска команды укажите соединяемые длинномеры. Система, в случае необходимости, удлинит (либо укоротит) длинномеры до линии пересечения с учетом величины максимальной длины материала длинномера. После указания одного из соединяемых длинномеров, в контекстном меню команды, вызываемом правой кнопкой мыши, можно выбрать способ соединения: для карнизов и столешницС фаской или Без врезки; для цоколейБез врезки или На ус. Стеновые панели соединяются только в одном режиме: Без врезки.

I.png По умолчанию столешницы, карнизы и стеновые панели соединяются без врезки, а цоколи — на ус.

Вы можете задать свои умолчания. Для этого выберите команду основного меню Установки/Пользовательские умолчания и в появившейся карточке в узле Прочее выберите нужный вам способ соединения длинномеров. Здесь же вы можете задать новые значения параметров соединения С фаской в узле Параметры соединения `С фаской`. Для автоматического построения цоколей в строчке Соединять цоколи на ус выберите Нет.

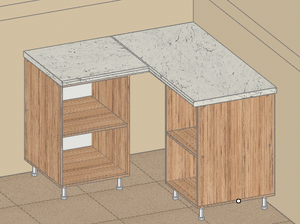

Столешницы и карнизы:

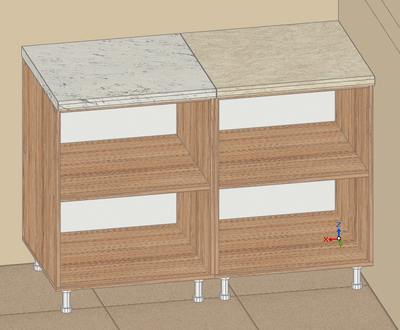

До соединения

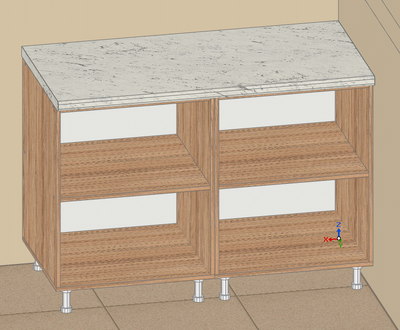

Соединение без врезки
Соединение с фаской

Цоколи:

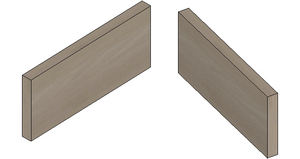

До соединения

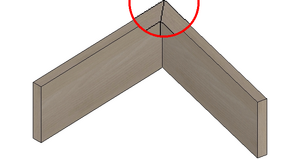

Соединение без врезки
Соединение с фаской

Ортогональные стеновые панели соединяются буквой "Г", неортогональные — без врезки.

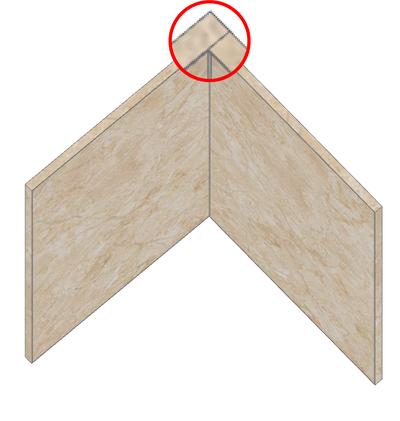

Ортогональные стеновые панели

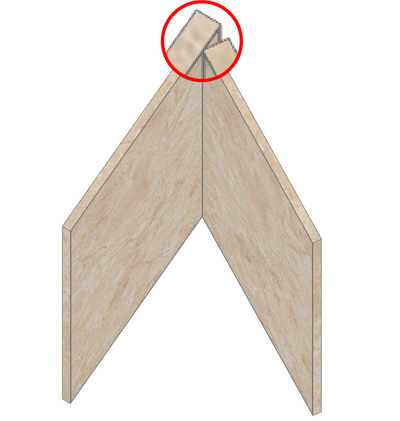

Неортогональные стеновые панели
I.png Если один длинномер является «продолжением» другого, то после соединения длинномеры объединяются и составляют одно целое.
Pluso.png При помощи команды соединения длинномеров можно соединять и профильные длинномеры, но при условии, что соединяемые длинномеры будут прямолинейны.
