Версия от 23:47, 24 января 2025
При нажатии на пиктограмму
в карточке параметров секции ящиков открывается карточка редактирования прототипа — одного из ящиков секции.
После того, как вы встали курсором на один из параметров, в правом нижнем углу появляется картинка, поясняющая этот параметр:
Габариты ящика
- Ширина ящика, высота ящика, глубина установки фасада — габариты коробки ящика (но не фасада). Измеряется относительно дальнего нижнего правого угла ящика (по умолчанию ближайшего к нулевой точке ЛСК шкафа). Заданное значение высоты — максимальное, выше которого ящик не изменится.
|
Эти параметры работают «в связке» с параметрами сдвига (см. ниже). Например, если вам нужен узкий ящик по центру широкой ниши, надо менять и ширину, и сдвиг.
Следует понимать, что глубина установки фасада, она же глубина ниши может не соответствовать глубине ящика. Глубина ящика зависит от длины направляющих ящика, которая является дискретной, то есть, может принимать лишь значения, определённые в К3-Справочниках (см. соответствующую инструкцию). При создании ящика берутся направляющие с максимальной длиной, меньшей, чем глубина ниши. |
Материалы ящика
- Материалы короба, фасада, дна — материалы, из которых будет изготавливаться, соответственно, каркас ящика, его фасад и дно. Чтобы выбрать материал, нужно левой кнопкой мыши указать соответствующий пункт, затем нажать на появившуюся кнопку с многоточием (см. рис. 1), и затем из появившейся карточки (рис. 2) выбрать материал и нажать ОК.
- Кромки короба, фасада, дна — например, Кромка АБС 40х0.5 Белая. Тип кромки определяет материал кромки, толщину и цвет. Выбираются из вызываемой карточки, так же, как описано выше.
- Материал первой/второй вставки — материал, из которого изготавливается первая (вторая) вставка фасада. Выбирается из вызываемой карточки. Данный параметр применяется для фасадов со вставками, которые у ящиков встречаются редко.
Форма ящика
- Тип дна — утопленное, накладное или врезное (аналогично задним стенкам). Выбирается из выпадающего списка.

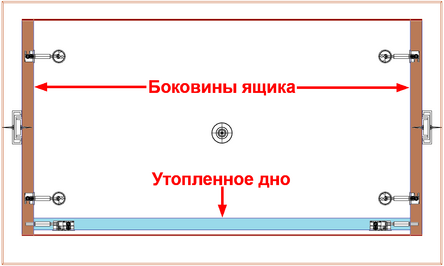

- Утопленное — дно утоплено в коробку ящика относительно боковин и задней стенки:

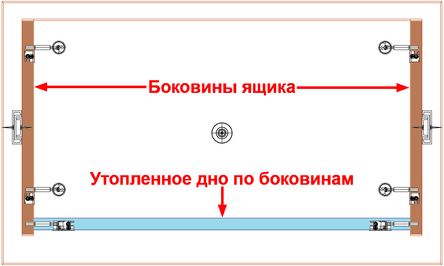

- Утопленное по боковинам — дно утоплено относительно боковин, но не задней стенки. Задняя стенка упирается в дно:

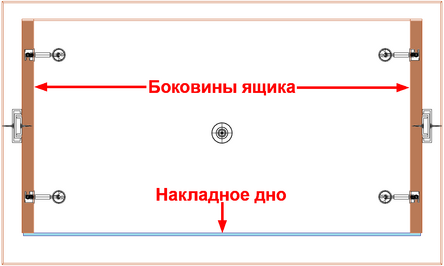

- Накладное — дно крепится снизу на торцы боковин и задней стенки:

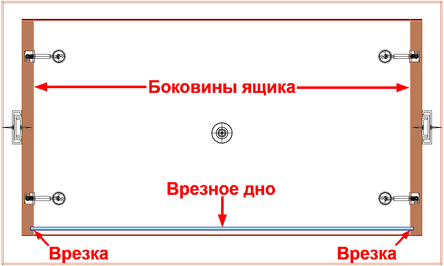

- Врезное — дно врезается в боковины, заднюю стенку и фасад (либо переднюю стенку):

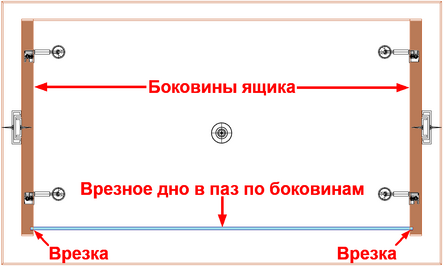

- В паз по боковинам — дно врезается только в боковины, задняя стенка упирается в дно:

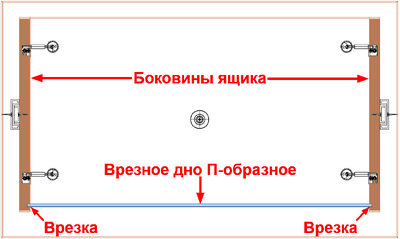

- Врезное П-образное — дно врезается в боковины и фасад (либо переднюю стенку), задняя стенка упирается в дно:
Файл:Kesto-60.png Утопленное дно |
Файл:Kesto-61.png Накладное дно |
- Сдвиг ящика по X — общий сдвиг ящика по ширине от угла фасада (положительный — влево относительно наблюдателя). Фасад ящика остаётся на месте.
- Сдвиг ящика по Z — общий сдвиг ящика по высоте от угла фасада (положительный — вверх). Фасад ящика остаётся на месте.
- Тип ящика — тип конструкции ящика. При редактировании через параметры он выбирается из отдельной карточки. В главе об установке секции ящиков показаны примеры разных типов.
- Отступ — расстояние между дном ящика и нижней точкой боковины. Используется только для типа дна Врезное.
Фасад ящика
- Ширина фасада и Высота фасада считаются относительно начала координат ЛСК панели (рис. 4).
- Тип фасада ящика — выбирается из вызываемой карточки.
|
Подробнее о фасадах см. соответствующий раздел.
Обратите внимание, что для ящиков, относящихся к типам Внутренний..., фасад не строится, несмотря на задаваемые параметры. |
- Две ручки — переключатель: Да — две ручки, Нет — одна.
- Расположение ручки — возможные варианты: сверху, снизу, по центру, свободное.
При свободном расположении координаты установки ручки определяются через три параметра: Сдвиг ручки от правого края, высота и угол установки ручки. Эти параметры расположены в нижней части карточки.
- Сдвиг ручки от правого края фасада (задаётся для всех случаев, кроме расположения ручки По центру).
- Высота установки ручки от нижнего края фасада
- Угол установки ручки относительно точки её установки:
Крепёж
Фурнитура
- Тип ручки — «капли», «кнопки», «ракушки», «рейлинги», «скобы», ручки для стекла накладные. Выбирается из вызываемой карточки:
Файл:Kesto-50.png Фурнитура — Тип ручки |
Файл:Kestoj-71.jpg «Капля» |
Файл:Kestoj-72.jpg «Кнопка» |
Файл:Kestoj-73.jpg «Ракушка» |
Файл:Kestoj-74.jpg «Рейлинг» |
Файл:Kestoj-75.jpg «Скоба» |
Файл:Kestoj-76.jpg «Ручка для стекла» |
Для ящиков конструктора Боярд СТАРТ доступны следующие параметры:
- Тип прямых боковин — выбирается из выпадающего списка. Для традиционных боковин пункт неактуален.
- Цвет комплектующих;
- Форма рейлинга — выбирается из выпадающего списка: Круглая или Прямоугольная.
- Ряды рейлингов — введите количество от 0 до 5. Если для этого имеется место, рейлинги будут построены над коробкой.
- Есть держатель внутреннего ящика — Да или Нет.
Дополнительные параметры
- Прогиб фасада — определяет кривизну фасада ящика (рис. 3);
- Направление текстуры — для неоднотонных текстур, переключатель: Вдоль B, Вдоль D или Игнорируется (рис. 4). Буквы B и D соответствуют названиям торцов.
- Противоскользящий коврик (для ящиков Боярд СТАРТ) — выбрать из отдельной карточки или указать в ней Нет.
