Данный типовой проект удобно использовать, когда вы хотите построить шкаф со своей собственной «начинкой».

В карточке создания нового изделия (или карточке автозаполнения, в зависимости от того, по какому пути вы пошли) выберите заполнение Корпус шкафа:

Корпус шкафа

Если до добавления каркаса в заказе были объекты, вам будет нужно указать его местоположение. Затем появится карточка параметров основы шкафа (рис. 1). Если сцена была пустой, карточка появится сразу после нажатия ОК в предыдущей карточке.

Тип крышкинакладная (рис. 2) или утопленная (рис. 3). Высота и заглубление цоколя показаны на рис. 4. Если вам не нужен цоколь, задайте высоту равной 0. Цоколь также не строится для шкафов с опорным дном.

(1) Карточка параметров основы шкафа
(2) Накладная крышка
(3) Утопленная крышка
(4) Высота и заглубление цоколя

Стенкатип задней стенки.

(5) Накладная стенка
(6) Утопленная стенка
(7) Врезная стенка
(8) Стенка в четверть

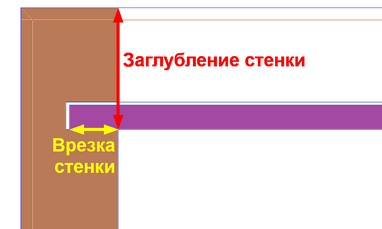

Для врезной стенки ниже есть параметры: врезка стенки и заглубление стенки (рис. 9).

Стенка «в четверть» — частный случай врезной стенки, при котором врезка осуществляется на половину толщины панели, а заглубление равно нулю. В отличие от врезной заглублённой, стенка «в четверть» крепится гвоздями.

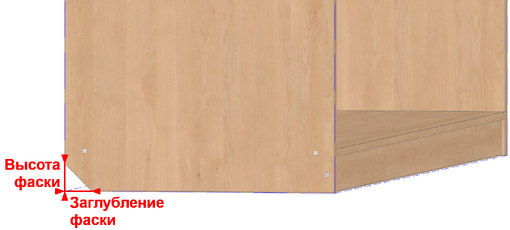

Фаска под плинтус – вырез в стойках шкафа для того, чтобы он мог быть прислонён к стене, несмотря на наличие плинтуса. Для неё есть параметры высота фаски и заглубление фаски (рис. 10).

(9) Накладная стенка
(10) Утопленная стенка

Пункты Элемент справа, Элемент слева, Элемент верха и Элемент низа определяют, что будет находиться на месте правой и левой стоек, верхней или нижней полок соответственно:

  • панель;
  • фальшпанель — для наружного обрамления шкафа, расположенного в нише комнаты (рис. 11);
Пункт Глубина фальшпанелей является общим для всех строящихся фальшпанелей.
  • пилястра П-образная (рис. 12) и пилястра Г-образная (рис. 13) строятся с той же целью, что фальшпанель. Эти элементы могут скрыть недостатки стены.
Ширина каждой из пилястр определяется отдельно в пунктах карточки Ширина пилястры слева (справа и т. д.)
  • Нет — не строить на месте стойки ничего.
(11) Фальшпанели
(12) Пилястры П-образные
(13) Пилястры Г-образные

Опорное дно — поставьте галочку в этом пункте, если стойки шкафа должны опираться на дно. В типовом проекте Корпус шкафа при выборе опорного дна будут построены также опоры, которые будут крепиться к дну.

Неопорное дно (шкаф с цоколем)
Опорное дно (шкаф на опорах)
Корпус шкафа с опорами

Тип опоры выбирается в одноимённом пункте, либо из выпадающего списка, либо в карточке, открывающейся нажатием на кнопку ....png.

Карточка опор

Задайте значения параметров и нажмите кнопку ОК. Корпус шкафа появится в сцене.
