Чтобы построить типовой кухонный стол, в карточке создания нового изделия (или карточке автозаполнения) выберите проект Стол кухонный:

Кухонный стол

Если до добавления каркаса в заказе были объекты, вам будет нужно указать его местоположение.

Появится карточка параметров кухонного стола (рис. 1).

Тип заполнения — полки или ящики.

При выборе типа заполнения Полки (рис. 2), внутри стола будут построены столько полок, сколько указано в пункте Количество полок или ящиков. Снаружи будет построена дверь.
При выборе типа заполнения Ящики (рис. 3), будут созданы ящики в количестве, указанном в соответствующем пункте.

Количество полок или ящиков – соответственно, сколько полок или ящиков будет построено в нише.

Заглубление полок — величина подреза полок от переднего края ниши (рис. 4).

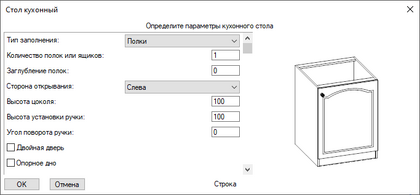

(1) Карточка параметров кухонного стола
(2) Стол с двумя полками
(3) Стол с двумя ящиками
(4) Заглубление полок

Сторона открывания — слева, справа, сверху, снизу или нет. Пункт работает для столов с типом заполнения Полки.

(5) Открывание слева
(6) Открывание справа
(7) Открывание сверху
(8) Открывание снизу

Высота цоколя — в данном случае, высота дна над нулевым уровнем. Должна соответствовать высоте опор.

Высота установки ручки (рис. 9) — расстояние от ручки до верхнего торца (при открывании слева или справа) или до правого торца (при открывании сверху или снизу).

Угол установки ручки – для ручек-скоб или рейлингов: угол поворота ручки против часовой стрелки. За 0° берётся вертикальное положение ручки при открывании слева или справа, либо горизонтальное у фасадов ящиков или у дверей при открывании сверху или снизу.

Двойная дверь — у двери будут построены две створки. Пункт работает для столов с типом заполнения Полки.

(9) Высота установки ручки
(10) Двойная дверь при открывании слева/справа
(11) Двойная дверь при открывании сверху/снизу

Опорное дно – поставьте галочку в этом пункте, если стойки шкафа должны опираться на дно. В отличие от других типовых проектов, у Кухонного шкафа опоры строятся всегда, вне зависимости от того, опорное дно или нет.

Eksklamacia.png В отличие от других типовых проектов, у Кухонного шкафа опоры строятся всегда, вне зависимости от того, опорное дно или нет.

Тип опоры выбирается в одноимённом пункте, либо из выпадающего списка, либо в карточке, открывающейся нажатием на кнопку ....png.

(12) Карточка опор

Задайте значения параметров и нажмите кнопку ОК.
