Ещё один тип создаваемых столов по типовым проектам — Парта. Объект представляет собой столешницу (панель) и царгу, прикреплённые к ножкам из профилей (рис. 1).

Чтобы построить объект, в карточке создания нового изделия (или карточке автозаполнения) выберите проект Парта (рис. 2):

(1)
(2)

Если до добавления каркаса в заказе были объекты, вам будет нужно указать его местоположение. Появится карточка параметров компьютерного стола (рис. 3).

Значение параметров Отступ ножек от края столешницы, Свес столешницы и Высота царги видно на рисунках 4 и 5. Напомним, что высотой царги мы называем расстояние от крышки стола до нижнего торца царги.

(3) Карточка параметров компьютерного стола
(4) Вид спереди

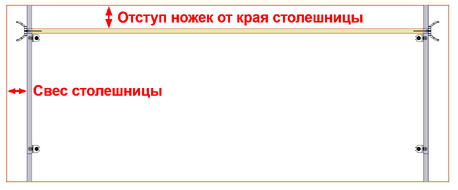

(5) Вид сверху

Параметр Регулируемая высота парты задаёт конструкцию ножек: будет ли у парты один вертикальный профиль (рис. 6) или ножка будет состоять из трёх частей, что позволит при желании менять у парты высоту (рис. 7)?

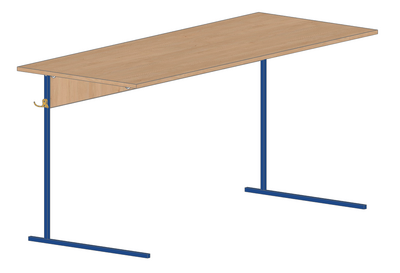

(6) «Простая» ножка парты

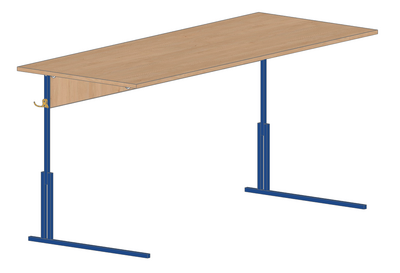

(7) Ножка с регулируемой высотой

В карточке можно задать также тип крепежа столешницы и крепежа царги. Делается это либо из выпадающего списка (рис. 8), либо в карточке, открывающейся нажатием на кнопку ....png. Здесь можно посмотреть внешний вид и свойства крепежа (рис. 9).

(8)
(9)

Задайте значения параметров и нажмите кнопку ОК. Парта появится в сцене.
