Данный типовой проект строит шкаф с раздвижными дверьми, но без наполнения. В карточке создания нового изделия (или карточке автозаполнения) выберите проект Шкаф с системой дверей:

Шкаф с системой дверей

Если до добавления каркаса в заказе были объекты, вам будет нужно указать его местоположение. Появится карточка параметров шкафа:

Карточка параметров шкафа

Если не поставить галочки в полях Стойка левая, Стойка правая, Крышка, то система построит шкаф без этих элементов.

Количество дверей — количество створок в системе.

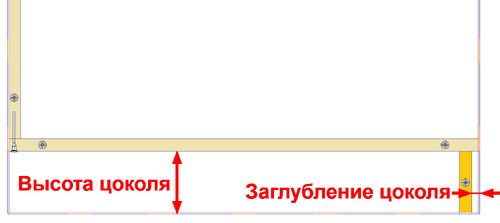

Высота цоколя показана на рисунке. Если вам не нужен цоколь, задайте высоту равной 0. Цоколь также не строится для шкафов с опорным дном (см. ниже).

Низ шкафа (без дверей), вид сбоку

Материал корпуса и Материал вставок — соответственно, материалы панелей шкафа и вставок в систему дверей. Материалы можно выбирать как из выпадающего списка, так и в подробной карточке, нажав на кнопку ....png. Там вы можете не только выбрать материал, но и увидеть его цвет (в правом верхнем углу), а также посмотреть физические и оптические свойства материала.

Карточка материалов

Опорное дно – поставьте галочку в этом пункте, если стойки шкафа должны опираться на дно. В данном типовом проекте при выборе опорного дна будут построены также опоры, которые будут крепиться к дну.

Неопорное дно (шкаф с цоколем)
Опорное дно (шкаф на опорах)

Тип опоры выбирается в одноимённом пункте, либо из выпадающего списка, либо в карточке, открывающейся нажатием на кнопку ....png.

Карточка опор

Фаска под плинтус – вырез в стойках шкафа для того, чтобы он мог быть прислонён к стене, несмотря на наличие плинтуса. Для неё есть параметры высота фаски и заглубление фаски (рис. 7).

Высота и заглубление фаски

Задайте значения параметров и нажмите кнопку ОК.
