В К3-Мебель можно создать «по образцу» разные типы столов: от незатейливого письменного до более сложного компьютерного.
Для создания письменного стола, в карточке создания нового изделия (или карточке автозаполнения, в зависимости от того, по какому пути вы пошли) выберите заполнение Стол письменный. В правой части карточки укажите размеры каркаса и задайте умолчания на материалы. Нажмите OK.
Если до добавления каркаса в заказе были объекты, вам будет нужно указать его местоположение. Появится карточка параметров письменного стола (рис. 1).
Свес по ширине — расстояние от левого (правого) торца крышки до левой (правой) стойки стола.
Свес по глубине — расстояние от переднего (заднего) торца крышки до передней (задней) царги (или до переднего (заднего) торца стойки стола).
Высота задней (передней) царги — расстояние от крышки стола до нижнего торца задней (передней) царги.
|
Передняя царга строится только у длинных столов (ширина каркаса больше 1500 мм). |
Ширина стяжки — ширина стягивающей панели у царги и крышки.

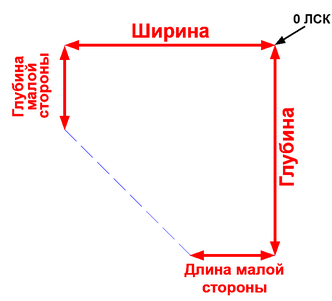

Значения данных параметров видно на рис. 3.

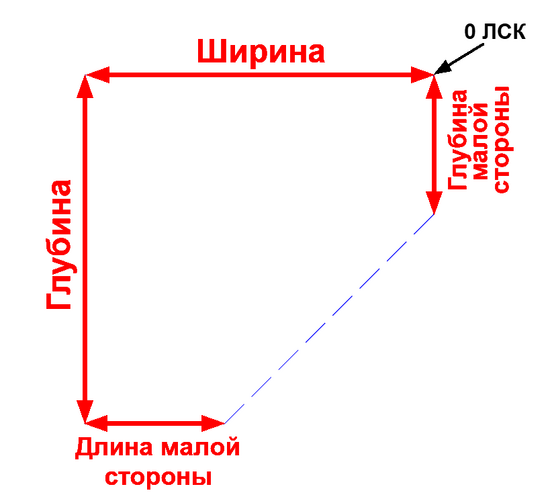

Тип крышки — одинарная или двойная (рис. 4).
Задайте значения параметров и нажмите кнопку ОК.
